精餾是化工工藝過程中重要的單元操作，是化工生產中不可缺少的手段。對精餾系統來說，北洋勵興精餾塔在進行有機物質的精制分離，特別是高沸點物質時，具有操作穩定、塔效率高、數據重現性好等優點。此外，它還可裝填不同規格、尺寸的填料測定塔效率，也能用于小批量生產或中間模擬試驗。當填裝小尺寸的三角型填料或θ網環填料時，可進行精密精餾。

二、實驗裝置

1、本裝置分為三段，第一段為塔頂，與冷凝器相連，第二段填料段，第三段為塔釜段，填料總高為 800mm。為使蒸汽能順利上升，塔體采用儀表控制加熱保溫，并各有一塔內測溫口，以檢測塔內溫度分布情況，隨時調節釜蒸汽及保溫溫度。

2、塔頂與塔頂冷凝器連接在一起，冷凝器為列管冷卻器，兩頭設有法蘭，方便拆卸。

3、主要設備及部件均采用304不銹鋼材料制造，并能在常壓、減壓兩種操作條件下使用，可完成不同物料的間歇精餾分離操作。

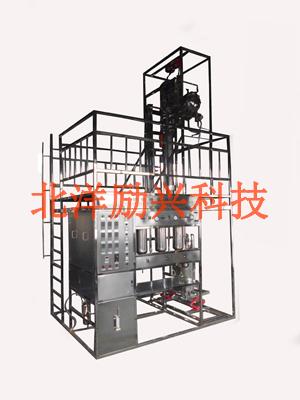

4、塔體搭載在不銹鋼框架上，塔釜用升降臺固定，塔垂直度方便調節，總體裝置結構緊湊。控制儀表采用先進的智能化形式，控制精度高，所有工控點面板集中安裝，方便操作。如圖2-1（以實物為準）。

三、技術參數

1、臥式列管式冷凝器

L=400mm，冷卻面積0.3m²

2、精餾柱

L=800mm，內徑50mm，保溫材料為特殊制作的不銹鋼保溫調料（電阻25歐，電壓30～70V）測溫?zé)犭娕糚t100.

3、塔釜

容積5L，陶瓷加熱圈加熱，電阻32歐，電壓150～200V,測溫?zé)犭娕糚t100，放料口，加料口。

4、回流比分配器

36V ,1A，0～99秒可調。精餾頭與回流比控制器、電磁鐵線圈配合，通過控制電磁鐵的開啟和關閉時間來控制回流比?；亓鞣绞綖橥饣亓鳌?/span>

5、填料為玻璃彈簧填料和4*4高效不銹鋼θ網環填料.。

6、控制柜

使用電壓為220V，按照電路說明接入相應的電源線?？偣β市∮?000W。

四、工藝控制點作用及說明

1、塔釜溫度

用于監測塔釜內液相的溫度，同時根據現有溫度設定加熱情況。使用時設定釜溫（圖2-1，溫度表4）要高于當前壓力下物料沸點。

例如：常壓下，塔釜物料為水，按照圖2-1所示連接測釜溫鉑電阻、塔釜加熱線，通過溫度表4△、▽設定“釜溫”為110℃，打開“釜調壓”開關，順時針緩慢旋轉，調節電壓至200V，塔釜開始加熱，溫度表4“釜溫”緩慢升高至物料沸騰。

停用加熱系統時，電壓需歸零，關閉“釜調壓”開關。

2、精餾柱溫度

根據塔節內部溫度，反饋到儀表，儀表以此來控制塔壁的保溫加熱溫度。按照圖2-1所示連接測柱溫鉑電阻、柱加熱線。通過溫度表2△、▽設定“柱溫1”為70℃，打開“柱調壓1”開關，順時針緩慢旋轉，調節電壓至30V，開始加熱， “柱溫1”緩慢升高至71℃，“柱調壓1”指針歸零； “柱溫1”低于69℃時，“柱調壓1”指針重新指向30V，繼續加熱保溫。

注：XMT-308型溫度調教儀表主控回差為1，見說明書。

3、回流比控制器

上端“WOK”為回流時間，下端“RELY”為采出時間。

“WOK”顯示為“0000”，表示無回流，全部收集餾分；“WOK”顯示為“0010”，表示回流時間為10秒。

“RELY”顯示為“0000”，表示全回流，無收集餾分；“RELY”顯示為“0010”，表示采出時間為10秒。

通過“＞”來移動到需要調節的位置（回流或采出，十位或個位），通過 “∧”調節數字大?。?～9任意值）
