一、概述

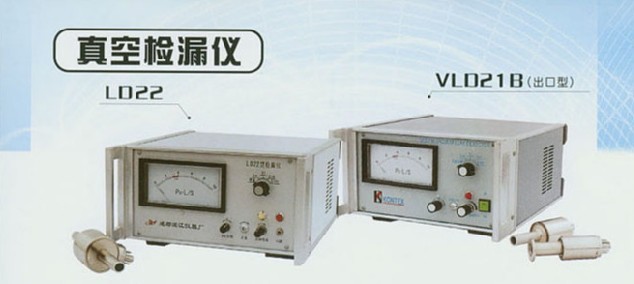

LD22型檢漏儀是一種負壓真空檢漏儀器。本儀器的最大特點是：操作方便、維護簡單、工作穩定、性能可靠。檢漏成本低，檢漏靈敏度高，（10-9托.升/秒），適用于各種大、小部件、零件、各種大、小容器焊縫及漏隙檢漏、各類真空設備，例如鍍膜機、真空冶煉爐、真空熱處理爐，電廠汽輪機等設備檢漏。
二、技術指標
1．使用電源：220V、50～60Hz
2．環境溫度：0～45℃
3．功耗：約120w-
4．最小可檢漏率：10-6～10-7Pa.L.S-1
(10-8～10-9Toor.L.S-1)
外型尺寸：139（H）×280（D）×280（W）mm3
重量：5Kg
三、測試原理
試漏介質從發燙的鉑金表面調制堿離子的發射。
Freon12與加熱到高溫的拍陽極接觸，產生的離子電流流向陰極，經放大測出。
從而試漏介質的分壓力即可優于10-10mbar
四、工作原理
若要檢測容器的漏氣，在真空設備上裝上檢漏探頭。將試漏氣體噴在漏氣位置的外面，試驗氣體經非密封處鉆進真空裝置，檢漏探頭釋放電流，此電流經放大后由儀器表頭指示出來。漏氣的表示，是由儀表中產生的聲音信號或檢漏儀表上可見的指針滿擋偏轉來表示。
五、使用方法
檢漏氣體選用冷媒F12或F22，F(xiàn)11，R134a，R17，以及氟化硫，CCl4等十幾種試漏介質。
本檢漏儀探頭工作真空度應優于10托為好，太低的真空度將使傳感器不能工作。
若用于檢測容器及零部件，又無排氣裝置，可購置LS-1型真空，檢漏臺，配合使用。
檢漏探頭可安裝于真空排氣管道上（機械真空泵進氣管路上）
若真空系統有擴散泵，則檢漏探頭最好不要裝在擴散泵上面，因在擴散泵上面，由于抽氣量很大，試驗氣體在可能檢漏之前，即是經漏隙鉆進的氣體，經常被抽走，使得檢漏探頭靈敏度大大降低。若將檢漏探頭安裝于機械真空泵管道上，則比缺點就可克服，同時還可以檢測接擴散泵的管道是否有漏氣，在大型設備中，檢漏可按需要連接。
檢漏儀有兩根電纜線，一根為電源線，直接接220V電源，另一根接探頭，若是金屬探頭，直接插上插座即可，若是使用玻璃外殼探頭，需將轉接電纜插上，此電纜有兩個插座，一個接ZJ51端，另一個接M探頭。本檢漏儀面板上有四個操作旋鈕，一只電源開關。
