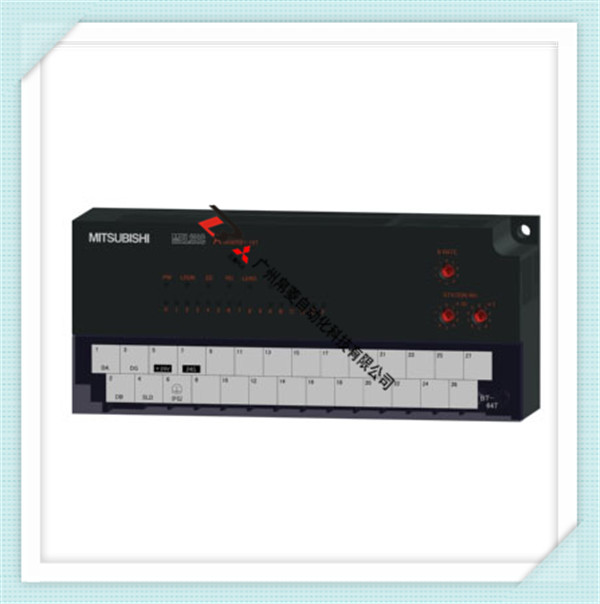

AJ65BTB1-16T三菱AJ65BTB1-16T
三菱優勢大大的，三菱變頻器，三菱PLC，CC-LINK，。
三菱CC-LINK模塊擁有完整的技術支持，施耐德變頻器型號較多，如有這方面的需要可以聯系我們的公司的技術銷售人員，聯系方式：020-29825978，手機：18565339921，QQ2853789672 聯系人：安琪三菱AJ65BTB1-16T
更可靠。隨著時間的推移，相信在我國自來水行業使用現場總線模式越來越多，而CC-Link在深圳水廠的成功應用為水處理行業應用CC-Link提供了經驗借鑒。 六、CC-Link的技術發展 通過以上介紹，

我們對CC-Link的特點和功能有了一個初步的認識，鑒于CC-Link的實際特點和功能，它適用于許多控制系統，同時其自身的功能也在不斷完善和改進，可掛接現場設備的合作廠商也在不斷增加，

以便更有利于現場。 CC-Link的技術在不斷的進步和發展過程中，CLPA在2002年推出CC-Link家簇下端產品和協議CC-Link/LT，主要用于開關量數據的傳輸和通信，使CC-Link在整個結構上

更加完善和豐滿，并且其成本將更加降低。2003年初，CLPA宣布推出CC-Link V2.0版本，是原來的系統通信量擴大了8倍。 總之，CC-Link是一個技術先進、性能卓越、應用廣泛、使用簡單、

成本較低的開放式現場總線，其在中CC-Link 提供循環傳輸和瞬時傳輸 2 種通信方式。一般情況下， CC-Link 主要采用廣播-輪詢(循環傳輸)的方式進行通訊。具體的方式是：

主站將刷新數據(RY/RWw )發送到所有從站，與此同時輪詢從站 1 ;從站 1 對主站的輪詢作出響應( RX/RWr )，同時將該響應告知其它從站;然后主站輪詢從站

2 (此時并不發送刷新數據)，從站 2 給出響應，并將該響應告知其它從站;依此類推，循環往復。廣播-輪詢時的數據傳輸幀格式請參照下圖，該方式的數據傳輸率非常高。

除了廣播-輪詢方式以外， CC-Link 也支持主站與本地站、智能設備站之間的瞬時通訊。從主站向從站的瞬時通訊量為 150 字節 / 數據包，由從站向主站的瞬時通訊量為

34 字節 / 數據包。瞬時傳輸時的數據傳輸幀格式請參照下圖，由此可見瞬時傳輸不會對廣播輪詢的。1 、 CC-Link 的網絡結構 現場總線 CC-Link 的一般系統構成如圖所示：

一般情況下， CC-Link 整個一層網絡可由 1 個主站和 64 個子站組成，它采用總線方式通過屏蔽雙絞線進行連接。網絡中的主站由三菱電機 FX 系列以上的 PLC 或計算機擔當，

子站可以是遠程 I/O 模塊、特殊功能模塊、帶有 CPU 的 PLC 本地站、人機界面、變頻器、伺服系統、機器人以及各種測量儀表、閥門、數控系統等現場儀表設備。如果需要增強

系統的可靠性，可以采用主站和備用主站冗余備份的網絡系統構成方式。采用第三方廠商生產的網關還可以實現從 CC-Link 到 ASI 、 S-Link 、 Unit-wire 等等網絡的連接。 2

、 CC-Link 的傳輸速度和距離 CC-Link 具有高速的數據傳輸速度，最高可以達到 10Mbps ，其數據傳輸速度隨距離的增長而逐漸減慢，傳輸速度和距離的具體關系如下表所示。

表：傳輸速度和距離的對應關系CC-Link 的中繼器目前有多種：一種為 T 型分支中繼器 AJ65SBT-RPT ，每增加一個距離延長一倍。一層網絡最多可以使用 10 個。第二種

為光中繼器 AJ65SBT-RPS 或 AJ65SBT-RPG ，用光纜延長，因此在一些比較容易受干擾的環境可以采用。光中繼器要成對使用，每一對 AJ65SBT-RPS 之間的延長距離為 1 公里，最多可以使用 4

對;每一對 AJ65SBT-RPG 之間的延長距離為 2 公里，最多可以使用 2 對。第三種為空間光中繼器 AJ65BT-RPI-10A/AJ65BT-RPI-10B ，采用紅外線無線傳輸?shù)姆绞剑诓?

線不方便，或者連接設備位置會移動的場合使用。空間光中繼器也必須成對使用，兩者之間的距離不能超過 200 米，還有一些方便接線的中繼器和與其他網絡相連的網關和網橋。 CC-Link 提供了

110 歐姆和 130 歐姆兩種終端電阻，用于避免因在總線的距離較長、傳輸速度較快的情況下，由于外界環境干擾出現傳輸信號的奇偶校驗出錯等傳輸質

量下降的情況。 3 、 CC-Link 實現高速大容量的數據傳輸 CC-Link 提供循環傳輸和瞬時傳輸 2 種方式的通信。每個內存站循環傳送數據為 24 字節，其中 8 字節( 64 位)用于位數據

傳送， 16 字節( 4 點RWr 、 4 點 RWw )用于字傳送。一個物理站最大占用 4 個內存站，故一個物理站的循環傳送數據為 96 個字節。 對于 CC-Link 整個網絡而言，其循環傳輸

每次鏈接掃描的最大容量是 2048 位和 512 字.在循環傳輸數據量不夠用的情況下， CC-Link 提供瞬時傳輸功能，可將 960 字節的數據，用指令傳送給目標站。 CC-Link 在連接 64 個遠程 I/O 站、通信速度為 10Mbps 的情況下，循環通信的鏈接掃描時間為 3

.7 毫秒。穩定快速的通信速度是 CC-Link 的最大優勢。 4 、 CC-Link 豐富的功能 1 )自動刷新功能、預約站功能 CC-Link 網絡數據從網絡模塊到 CPU 是自動刷新完成，不必有專用的刷新指令;安排預留以后

需要掛接的站，可以事先在系統組態時加以設定，當此設備掛接在網絡上時， CC-Link 可以自動識別，并納入系統的運行，不必重新進行組態，保持系統的連續工作，方便設計

人員設計和調試系統。 2 )完善的 RAS 功能 RAS 是 Reliability (可靠性)、 Availability (有效性，可用性)、 Serviceability (可維護性)的縮寫。例如故障子站自動下線功能、修復后的自動返回功能、站號重疊檢查功

能、故障無效站功能、網絡鏈接狀態檢查功能、自診斷功能等等，提供了一個可以信賴的網絡系統，幫助用戶在最短時間內恢復網絡系統。 3 )互操作性和即插即用功能 CC-Link 提供給合作廠商描述每種類型產品的數據配置文檔。這種文檔稱為內存映射表，用來定義控制信號和數據的存儲單元(地址)。然后，合作廠商按照這種映射表的規定，進行 CC-Link 兼容性產品的開發工作。以模擬量 I/O 開發工作表為例，在映射表中位數據 RX0 被定義為 “ 讀準備好信號 ”，字數據 RWr0 被定義為模擬量數據。由不同的

A 公司和 B 公司生產的同樣類型的產品，在數據的配置上是完全一樣的，用戶根本不需要考慮在編程和使用上 A 公司與 B 公司的不同，另外，如果用戶換用同類型的不同公

司的產品，程序基本不用修改?？蓪崿F(xiàn) “ 即插即用 ” 連接設備。 4 )循環傳送和瞬時傳送功能 CC-Link 的 2 種通信的模式：循環通信和瞬時通信。循環通信是數據一直不停

地在網絡中傳送，數據是安站的不同類型，可以共享的，由 CC-Link 核心芯片 MFP 自動完成;瞬時通信是在循環通信地數據量不夠用，或需要傳送比較大的數據(最

大 960 字節)，可以用專用指令實現一對一的通信。 5 )優異抗噪性能和兼容性 為了保證多廠家網絡的良好的兼容性，一致性測試是非常重要的。通常只是對接口部分進行測試。而且

， CC-Link 的一致性測試程序包含了抗噪音測試。因此，所有 CC-Link 兼容產品具有高水平的抗噪性能。正如我們所知，能做到這一點的只有 CC-Link 。除了產品

本身具有卓越的抗噪性能以外，光纜中繼器給網絡系統提供了更加可靠、更加穩定的抗噪能力。至今還未收到過關于噪音引起系統工作不正常的報告。 四、應用特點簡介 由于 CC-Link 可以

直接連接各種流量計、電磁閥、溫控儀等現場設備，降低了配線成本，并且便于接線設計的更改 ;通過中繼器可以在 4.3 公里以內保持 10M 的高速通訊速

度，因此廣泛用于半導體生產線、自動化傳送線、食品加工線以及汽車生產線等各個現場控制領域。在中國國內，也已經有不少地方使用了 CC-Link ?，F(xiàn)將其應用特色

歸納如下： a) 便于組建價格低廉的簡易控制網 作為現場總線網絡的 CC-Link 不僅可以連接各種現場儀表，而且還可以連接各種本地控制站 PLC 作為智能設備站。在各個本地控制站之間通訊量不大的情況下，采用 CC-Link 可以構成一個簡易的 PLC 控制網，與

真正的控制網相比，價格極為低廉。 例如青島海爾的空調測試生產線。該生產線的每個測試工位都采用了一套獨立的 PLC (三菱電機的 FX2N PLC )，來控制該測試

工位的測試任務。為了使管理層的人員能夠及時了解生產線各工位的工作情況，所以采用 CC-Link 將各個獨立的控制站連接成為一個網絡，通過與主站(三菱

電機的 A1SJHCPU )連接的上位機來監控整個測試線的工作情況。與傳統的 RS485 通訊方式相比， CC-Link 不僅通訊距離長、速度快，具有價格上的競爭優勢，而且由于 CC-Link

提供了強大的 RAS 功能，所以在上位機上可以監控各個現場測試站的工作情況，及時發現各種異常，以及網絡的連線異常等。當現場測試站中的某一個 PLC 站出

現問題，會自動斷線，而不影響其他站的工作，當該站修復后，會自動上線。 b) 便于組建價格低廉的冗余網絡 在一些領域?qū)ο到y(tǒng)的可靠性提出了很高的要求，

這時往往需要設置主站和備用主站構成冗余系統。雖然 CC-Link 是一個現場級的網絡，但是提供了很多高一等級網絡所具有的功能，如：可以對其設定主站和備用主站，由于其造價低廉，因此性價比較高。 例如在銀川的熱電廠項目中，采用了 CC-Link

的這一功能。主站、備用主站均采用三菱電機的 Q2ASHCPU ，通過 CC-Link 連接了兩個遠程輸入站和遠程輸出站。當主站、備用站均正常工作時，由

主站對遠程站進行控制;當主站出現故障時，備用主站將自動接管系統的控制權，作為主站工作，防止了系統的停滯。 c) 適用于一些控制點分散，安裝范圍狹窄的現場。 在樓宇監控系

統中，如燃氣監控系統，其相應的檢測點很多，而且比較分散。另外，高層建筑為追求設計的經濟型，往往盡量縮小夾層和上下通道的尺寸。采用 CC-Link 現場網連

接分立的遠程 I/O 模塊，一層網絡最多可以控制 64 個地方的 2048 點，總延長距離可達 7.6 公里。小型的輸入輸出模塊體積僅為 87.3x50x40mm ，足以安裝在極

為狹窄的空間內。 上海西派埃實業公司測控部采用 CC-Link 的現場網絡通訊方式，與 1998 年上半年成功地開發了 “FLD 現場總線式燃氣泄漏監控系統 ” 并將其產品化，此產品已成功運用于上海浦東國際機場等項目中。 d) 適用于直接連接各種現場設備。

由于 CC-Link 是一個現場總線網，因此它可以直接連接各種現場設備。 例如在河北大劇院的項目中，使用了眾多的變頻器。原先常用的連接變頻器的方法是通

過輸出接點、模擬量或者 RS485 通訊等方式進行控制。例如采用模擬量，則針對一個變頻器， PLC 需要有一個模擬量模塊的一個通道與之相對應，如果采用 1 個模塊 8

通道的 D/A 轉換模塊，則連接 40 臺變頻器需要 5 個這樣的模塊，而如果采用 CC-Link 的連接方式， PLC 上安裝一個連接模塊，就可以連接 42 臺變頻器。采用 CC-Link 連

接變頻器，不僅可連接的數量多，通訊距離也比 RS485 長，而且具有網絡通訊的總體監控和診斷功能，通訊編程方便，這些都是 RS485 通訊所無法比擬的。 NT-M601 MPS模塊化生

產制造系統該系統由供料傳輸單元、搬運單元、加工單元、裝配搬運單元、裝配單元、分揀單元等組成，綜合運用了PLC控制 、氣動驅動技術，多種傳感器，構

成一個典型的自動生產線的機械平臺。利用KNT-M601 MPS模塊化生產制造系統，可以模擬一個與實際生產情況十分接近的控制過程，從而加強實際應用。系統

的控制方式采用每一工作單元由一臺PLC中的cc-link現場總線承擔其控制任務，各PLC之間通過CC‐LINK串行通訊實現互連的分布式控制方式。CC‐LINK現場

總線是應用在生產現場，在測量控制設備之間實現雙向、串行和多點數字通信的系統，也稱為開放式、數字化、多點通信的底層控制網絡。它在制造業、流程工

業、交通、樓宇等方面的自動化系統中具有廣泛的應用前景。所以，本設計綜合應用了多種技術知識，如氣動控制技術、機械技術(機械傳動、機械連接等)、傳

感器應用技術、CC‐LINK控制和組網、步進電機位置控制和變頻器技術等。 5 2 MPS模塊化生產制造系統概述 MPS系統是模塊化生產系統的簡稱，整個MPS系統由上料檢測、上料

搬運、加工處理、工件裝配、存儲搬運、分類存儲等六個模塊工作站組成，其中每個模塊工作站均采用獨立的PLC控制，其控制器主單元型號為：FX3U‐32MR，分類

存儲站由于要控制步進電機，選用FX3U‐32MT。通過CC‐LINK現場總線系統的主站模塊，將第一個工作站模塊即上料檢測設置為主站單元。通過CC‐LINK場總線系統的

從站模塊，將其余五個模塊工作站設置為從站單元。主站單元采用FX2N‐16CC‐M主站模塊，從站單元采用FX2N‐32CCL接口模塊，構成CC‐LINK現場總線控

制與通信鏈路系統。并通過此CC‐LINK系統方案的硬件及軟件設置將MPS各模塊工作站鏈接起來，以實現對MPS系統的高速的數據傳輸和數據處理控制。

AJ65MBTL1N-16T 16點遠程晶體管輸出，漏型，DC12V/24V(0.1A)，組裝型，

2列44針 2460 AJ65MBTL1N-32T 32點遠程晶體管輸出，

漏型，DC12V/24V(0.1A)，組裝型，2列62針 4200 AJ65BTB1-16T 遠程數字，

16點，晶體管漏型輸出 4030 AJ65BTB2-16R 遠程數字，16點，繼電器輸出

5130 AJ65BTB2-16T 遠程數字，16點，晶體管漏型輸出 4240 AJ65BTC1-

32T 遠程數字，32點，晶體管漏型輸出 5250 AJ65SBTB1-16DT 8點DC

24V輸入，8點DC24V(0.5A)晶體管輸出，1線式。 2880 AJ65SBTB1-1

6DT1 8點DC24V輸入，8點DC24V(0.5A)晶體管輸出，1線式。(高速響應

) 3090 AJ65SBTB1-16DT2 8點DC24V輸入，8點DC24V(0.5A)晶體管輸出，1線式。(低漏電流型) 3030 AJ65SBTB1-16DT3 8點DC24V輸入，8點DC24V(0.5A)晶體管輸出，1線式。(高速響應、低漏電流型) 3070 AJ65SBTB1-32DT 16點DC24V輸入，

16點DC24V(0.5A)晶體管輸出，1線式。4060 AJ65SBTB1-32DT1 16點DC24V輸入，16點DC24V(0.5A)晶體管輸出，1線式。(高速響應) 4980 AJ65SBTB1-32DT2 16點DC24V輸入，16點DC24V(0.5A)晶體管輸出，1線式。(低漏電流型) 4980 AJ65SB

TB1-32DT3 16點DC24V輸入，16點DC24V(0.5A)晶體管輸出，1線式。(

三菱AJ65BTB1-16T
高速響應、低漏電流型) 4980 AJ65SBTB32-8DT 4點DC24V輸入(3線式)，

4點DC24V(0.5A)晶體管輸出(漏型2線式)。 2800 AJ65SBTB32-8DT2 4點DC24V輸入(3線式)，

4點DC24V(0.5A)晶體管輸出(漏型2線式)。(低漏電流型) 2800 AJ65SBTB32-16DT 8點DC24V輸入(3線式)，

8點DC24V(0.5A)晶體管輸出(漏型2線式)。 3360 AJ65SBTB32-16DT2 8點DC24V輸入(3線式)，

8點DC24V(0.5A)晶體管輸出(漏型2線式)。(低漏電流型) 3360 AJ65SBTC1-32DT 16點DC24V輸入(1線式)，

8點DC24V(0.1A)晶體管輸出(漏型1線式)。 4280 AJ65SBTC1-32DT2 16點DC24V輸入(1線式)，8點DC24V(0.1A)晶體管輸出(漏型1線式，低漏電流)。

4980 AJ65SBTC1-32DT3 16點DC24V輸入(1線式，高速響應)，8點DC24V(0.1A)晶體管輸出(漏型1線式，低漏電流)。

5030 AJ65SBTC1-32DT1 16點DC24V輸入(1線式，高速響應)，8點DC24V(0.1A)晶體管輸出(漏型1線式)。

4540 AJ65SBTC4-16DT 8點DC24V輸入(4線式，8個傳感器)，8點DC24V(0.5A)晶體管輸出(漏型4線式)。 2620 AJ65SBTC4-16DT2 8點DC24V輸入

(4線式，8個傳感器)，8點DC24V(0.5A)晶體管輸出(漏型4線式，低漏電流)。 3080 AJ65SBTCF1-32DT 16點DC24V輸入(1線式，公正/負)，

8點DC12V/24V(0.1A)晶體管輸出(漏型1線式，F(xiàn)CN接頭)。3640 AJ65FBTA42-16DT 8點DC24V輸入(4線式，公正)，8點DC24V(0.5A)晶體管輸出(漏型2線式，防水)。

6160 AJ65FBTA42-16DTE 8點DC24V輸入(4線式，公正)，8點DC24V(1.0A)晶體管輸出(源型2線式，防水)。

6730 AJ65SBTW4-16DT 8點DC24V輸入(防水型，4線式，公正，8個傳感器)，8點DC24V(0.5A)晶體管輸出(漏型2線式，防水)。

6050 AJ65MBTL1N-16DT 8點DC24V輸入(公正)，8點DC24V(0.1A)晶體管輸出(漏型2列44針)。 2460 AJ65BTB1-16DT 遠程數字，

8點，漏/源型輸入，8點，晶體管漏型輸出 4240 AJ65BTB2-16DT 遠程數字，16點，漏/源型輸入，

8點，晶體管漏型輸出 4440 AJ65BTB2-16DR 遠程數字，16點，漏/源型輸入，8點，繼電器輸出

4830 A80BDE-J61BT11 CC-LINK接口板(遠程/本地站)PCI總線插口 17800 A80BDE-J61BT13 CC-LINK接口板(本地站)PCI總線插口

13900 AJ65SBT-RPT CC-LINK 中繼站 2500 AJ65SBT-RPI-10A CC-LINK 紅外連接中繼器 10060 AJ65SBT-RPI-10B CC-LINK 紅外連接中繼器

10060 AJ65BT-D62 2通道高速計數器 8980 AJ65BT-D62D 2通道高速計數器，差動輸入 8980 AJ65BT-D62D-S1 2通道高速計數器，差動輸入

8980 AJ65BT-D75P2-S3 位置控制模塊(脈沖) 12130 AJ65BT-R2 RS232C 1通道 9060 AJ65BT-G4 -S3 GPP 外設連接器

9060 AJ65BT-64AD 4通道模擬量輸入 9060 AJ65BT-64DAV 4通道模擬量輸入(電壓) 12100 AJ65BT-64DAI 4通道模擬量輸入(電流) 12100 AJ65BT-68TD

8通道熱電偶輸入模塊 20150 AJ65BT-64RD3 4通道鉑電阻輸入模塊(3線) 14100 AJ65BT-64RD4 4通道鉑電阻輸入模塊(4線) 14100 AJ65SBT-64AD 4通道A/D轉接模塊

5990 AJ65SBT-62DA 2通道D/A轉接模塊 6420 AJ65VBTCU-68DAVN 8通道模擬量電壓輸出，D/A轉換 13400 AJ65VBTCU-68ADVN 8通道模擬量電壓輸入，

A/D轉換 10060 AJ65VBTCU-68ADIN 8通道模擬里浪電流輸入，A/D轉換 10060 A6CAP-DC1 防塵罩 220 A6CAP-WP1 防水罩

720 A6CVR-8 8點模塊保護板(10片裝) 460 A6CVR-16 16點模塊保護板(10片裝) 550 A6CVR-32 32點模塊保護板(10片裝) 490 A6CON-P214 單觸動連接器用插頭，

透明 420 A6CON-P220 單觸動連接器用插頭，黃色 420 A6CON-P514 單觸動連接器用插頭，紅色 420 A6CON-P520 單觸動連接器用插頭，

蘭色 420 A1SJ51T64 64點遠程I/O通訊模塊 2130 AJ55TB3-4D 4點遠程源/漏輸入模塊 1870 AJ55TB3-8D 4點遠程源/漏輸入模塊 2140 AJ55TB3-16D

16點遠程源/漏輸入模塊 3160 AJ55TB2-4T 4點遠程晶體管輸出模塊 1970 AJ55TB2-8T 8點遠程晶體管輸出模塊 2210 AJ55TB2-16T 16點遠程晶體管輸出模塊

3160 AJ55TB2-4R 4點遠程繼電器輸出模塊 2040 AJ55TB2-8R 8點遠程繼電器輸出模塊 2380 AJ55TB2-16R 16點遠程繼電器輸出模塊 3880 AJ55TB32-4DT 2入，

2出晶體管漏型遠程模塊 2040 AJ55TB32-8DT 4入，4出晶體管漏型遠程模塊 2140 AJ55TB32-16DT 8入，8出晶體管漏型遠程模塊 3160 AJ55TB32-4DR 2入，

2出繼電器遠程模塊 1970 AJ55TB32-8DR 4入，4出繼電器遠程模塊 2210 AJ55TB32-16DR 8入，8出繼電器遠程模塊 3390

1.MELSEC-I/O通信系統這是一個由PLC控制遠程I/O組件的系統。它不需要附加任何編程知識和網絡參數設置，

就能控制遠程I/O組件。遠程I/O組件含遠程輸入組件(如型號為AJ55TB3-4D、AJ55TB3-8D組件)和輸出組件(如型號為AJ55TB2-4R、

AJ55TB2-8R組件)。這些I/O點只需用X、Y編程，就如同標準的I/O組件一樣。2.MELSECNET/10網絡MELSECNET/10網是令牌網，

它通過網絡組件(A1SJ71LP21、A1SJ71LP21GE，令牌環形網;A1SJ71BR11，令牌總線網)將任意的CPU組件掛到網絡系統中，

它的傳輸速度最大達10Mbps。它可以承擔以計算機為支撐的工廠柔性制造系統眾多的數據流，有很強的網絡監督能力。

3.MELSECNET/II網絡MELSECNET/II網的網絡組件是A1SJ71AP21、A1SJ71AP21-S3等。它是雙環網絡。

其中一個為正向環(或稱主環路)，另一個為反向環(或稱副環路)。如果主環路發生故障，系統自動切換到副環路;如果兩個環路都發生故障，

則仍然在連接的站之間保持數據通信。它可以執行從一個本地站向主站或從主站向任意本地站的數據通信，

可以用通信位軟元件和字軟元件去改變或監控任意站的ON/OFF狀態和數據值。4.MELSECNET/H網絡MELSECNET/H網可以與MELSECNET/10網兼容，

具有更高的傳輸速度，最大達25Mbps。它使用QJ71LP21-25網絡組件，可連接8個從站，具有強大的遠程I/O管理能力，能實現大規模大容量的集中管理和分布式管理的控制。

觸摸屏(FGOT940)的設置: 接收數據時：菜單中―>其它模式―>

數據傳送控制狀態時：菜單中―>其它模式―>設定模式―>PLC類型―>QnA,Q系列菜單中―>其它模式―>設定模式―>串行通信口―>RS232C 觸摸屏軟件的參數設定：Q主站的參數設置：(1)啟動GX Developer編程軟件，創建新的Q主站工程

遠程輸入\輸出(RX\RY)一般占兩個字(D1000-D1001)RX為從站至主站的反饋，RY為主站至從站輸入。遠程寄存器(RWw\RWr)占用四個字(D1040~D1043)RWw是主站數據的輸入，RWr是主站數據的讀取。

TO/FROM的指令參考TO H0 H0 K4X00 K1 (第一個H0代表主站設備I/O0插口,第二個H0代表BFM#0號,K4X000從X0~X17,

點數為1 將X0~X17的狀態放入主站設備I/O0模塊的BFM#0(緩沖存儲器)中TO H0 H1 K4Y00 K1 (第一個H0代表主站設備I/O0插口,

第二個H1代表BFM#1號,K4Y000從Y0~Y17,點數為1 TO K0 K8 K1 K1 (第一個H0代表主站設備I/O0插口,第二個H0代表BFM#8號,K1是為1,

點數為1 FROM H000 H00E0 K4M500 K8 讀主站中BFM中(1號站~4號站) 地址為E7H to E0H中的值到從M500~M627中的16位,

8個點TO H000 H0160 K4M7000 K8 將主站中M700開始的16位,8個點始16位,

8個點的狀態寫入本地站的緩沖存儲器地址(160H~167H) MAIN參考程序FROM H0 H680 K4M100 K1 將各站點狀態寄存器(H680)放入M100~M115 SM120~SM129為1~10號站的賦值D201為站號寄存器

14 變頻器A540 主站參考程序Z1、Z2、Z3為寄存器偏移量，RX、RY為2位偏移量，

RWw、RWr為4位偏移量BMOV D1000Z2 D220 K2 為遠程輸入RX，

一般做為指令和信息的反饋寄存于D220，D221 BMOV D1020Z2 D222 K2 為遠程輸出RY，

一般做為指令的執行，正轉反轉停止等，寄存于D222，D223 BMOV D1040Z3 D224 K4 為遠程寄存器RWR，做為信息的反饋，

電壓轉速電流頻率等，D224~D227 BMOV D1080Z3 D228 K4 為遠程寄存器RWW，做為指令代碼參數的寫入，D228~D231 RX、RY、RWR、RWW具體使用參考A5NC說明書

讀取參數：讀取時D1083Z3(RWW3)必須為0，才能讀取，參數從0H至06CH共96個，將H8000寫入D1020Z2，執行參數讀取請求寫入?yún)?shù)：寫入時將值寫入D1083Z3(RWW3)，相對應讀取參數從80H至ECH，將H8000寫入D1020Z2，執行寫入?yún)?shù)請求

電壓監控：電壓代碼為3寫入D1080Z3(RWW0)，將H1000寫入D1020Z2，啟動監控指令監控代碼(參考A5NC說明書，56頁)

1、共有2個AD通道，1個DA通道2、AD通道電壓輸入范圍是：0～10VDC;電流輸入范圍：4～20mA 3、DA通道電壓輸出范圍是：0～10VDC;電流輸出范圍：4～20mA

17 FX0N-3A A/D、D/A轉換模塊操作簡介1、共有2個AD通道，1個DA通道2、AD通道電壓輸入范圍是：0～10VDC;電流輸入范圍：4～20mA 3、DA通道電壓輸出范圍是：0～10VDC;電流輸出范圍：4～20mA 控制寄存器功能表寄存器NO. b15-b8 b7 b6 b5 b4 b3 b2 b1 b0 0 保留AD轉換時由17#寄存器的b0位選擇出的通道的當前輸入數據(8位格式) 16 DA轉換時輸出通道的數據(8位格式)17 保留D/A 開始A/D 開始A/D 通道選擇1-5，10-31 保留17#寄存器說明：b0=0：說明1號AD輸入通道被選擇b0=1：說明2號AD輸入通道被選擇b1=0→1：說明A/D轉換開始進行b2=1→0：說明D/A轉換開始進行

CC-LINK電纜CCNC-SB110H

CCNC-SB110H電纜的用途和型號根據CC-Link系統的版本和電纜的特性阻抗以及用途，備有4種電纜。電纜的特點●阻燃、耐油、耐

三菱AJ65BTB1-16T
以上是我們公司對三菱CC-LINK模塊的簡單介紹，需要請聯系：聯系方式：手機：18565339921 QQ2853789672聯系人：安琪
