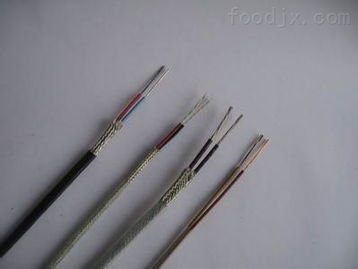

N型熱電偶補償導線
【簡單介紹】
【詳細說明】
N型熱電偶補償導線主要技術指標
結構特征、絕緣層、護層材料、使用溫度：
絕緣層及護層
使用溫度
材料
符號
聚氯乙烯
PVC
－25～105℃
聚全氟乙丙烯
FEP
－60～205℃
可深性聚四氟乙烯
PFA
－60～260℃
結構示意
護層
絕緣層
合金絲
護層
屏蔽層
絕緣層
合金絲
規格
內容
S
鉑銠10-鉑
N
鎳鉻硅-鎳硅
K
鎳鉻-鎳硅
E
鎳鉻-銅鎳
J
鐵-銅鎳
T
銅-銅鎳（康銅）
號
X
延伸型
C
補償型
記
-
G
一般用
H
耐熱用
記
A
精密度
B
普通級
記
-
V
70℃或105℃聚氯乙烯
B
無堿玻璃紗
F
聚四氟乙烯
P
鍍錫銅絲或裸銅絲屏蔽
記
V
70℃或105℃聚氯乙烯
B
無堿玻璃紗
F
聚四氟乙烯
P
鍍錫銅絲或裸銅絲屏蔽
記
R
多股軟線芯
P
屏蔽型
記
R
多股軟線芯
P
屏蔽型
記
對數×截面積
格
□
□
-
□
□
-
□
□
□
□
□
示例：
□補償導線的熱電勢，允差和往復電阻值
型號
熱電勢及允差
截面積為
允差
允差
熱電勢
熱電勢
允差
普通級（B）
精密級（A）
普通級（B）
精密級（A）
SC
0.645
±0.037(5℃)
±0.023(3℃)
1.440
±0.057（5℃）
-
<0.1Ω
NC
2.774
±0.074(2.5℃)
±0.044(1.5℃)
5.912
±0.082(2.5℃)
±0.049(1.5℃)
<0.6Ω
KC
4.095
±0.105(2.5℃)
±0.063(1.5℃)
8.137
±0.201(5℃)
-
<0.8Ω
KX
4.095
±0.105(2.5℃)
±0.063(1.5℃)
8.137
±0.100(2.5℃)
±0.060(1.5℃)
<0.1.5Ω
EX
6.317
±0.170(2.5℃)
±0.102(1.5℃)
13.419
±0.183(2.5℃)
±0.111(1.5℃)
<0.1.5Ω
JX
5.268
±0.135(2.5℃)
±0.081(1.5℃)
10.777
±0.138(2.5℃)
±0.083(1.5℃)
<0.8Ω
TX
4.277
±0.047(2.5℃)
±0.023(1.5℃)
9.286
±0.053(1.0℃)
±0.027(0.5℃)
<0.8Ω
分度號
一般用（G）產品標號
耐熱用（H）產品標號
普通級（B）
精密級（A）
普通級（B）
精密級（A）
S
SC-GB
SC-GA
SC-HB
-
N
NC-GB
NC-GA
NC-HB
NC-HA
K
KC-GB
KC-GA
KC-HB
-
KC2-GB
KC2-GA
KC2-HB
KC2-HA
KX-GB
KX-GA
KX-HB
KX-HA
E
EX-GB
EX-GA
EX-HB
EX-HA
J
JX-GB
JX-GA
JX-HB
JX-HA
T
TX-GB
TX-GA
TX-HB
TX-HA
補償導
配用熱電偶
補償導線合金絲
絕緣層著色
線型號
的分度號
正極
負極
正極
負極
SC
S(鉑銠10-鉑)
SPC(銅)
SPC(銅鎳)
紅
綠
NC
N(鎳鉻硅-鎳硅)
NPC(鐵)
NNC (銅鎳)
紅
黃
KC
K(銅-康硅)
KPC(銅)
KNC(銅鎳)
紅
藍
KX
K(鎳鉻－鎳硅)
KPX(鎳鉻)
KNX(銅鎳)
紅
黑
EX
E(鎳鉻－銅硅)
EPX(鎳鉻－銅鎳
ENX(銅鎳)
紅
棕
JX
J(鐵－銅鎳)
J(鐵-銅鎳)
JNX(銅鎳)
紅
紫
TX
T(銅－銅鎳
T(銅-銅鎳)
TNX(銅鎳)
紅
白
使用分類
（mm）2
單股線芯
多股軟線芯（R）
絕緣層
護層
外徑上限
（根）
（mm）
（根）
（mm）
（mm）
（mm）
扁平型
屏蔽扁平型
單股線芯
多股線芯
單股線芯
多股線芯
G
0.5
1
0.80
7
0.30
0.5
0.8
3.7×6.4
3.9×6.6
4.5×7.2
4.7×7.4
1.0
1
1.13
7
0.43
0.7
1.0
5.0×7.7
5.1×8.0
5.8×8.5
5.9×8.8
1.5
1
0.37
7
0.52
0.7
1.0
5.2×8.3
5.5×8.7
6.0×9.1
6.3×9.6
2.5
1
1.76
19
0.41
0.7
1.0
5.7×9.3
5.9×9.8
6.5×10.1
6.7×10.7
耐熱用H
0.5
1
0.80
7
0.30
0.5
0.5
2.9×5.0
3.0×5.2
3.7×5.8
3.8×6.0
1.0
1
1.13
7
0.43
0.5
0.5
3.5×5.7
3.7×6.1
4.3×6.5
4.5×6.9
1.5
1
1.37
7
0.52
0.5
0.6
4.0×6.5
4.2×6.9
4.8×7.3
5.0×7.7
2.5
1
1.76
19
0.41
0.5
0.6
4.5×7.3
4.8×7.9
5.3×8.1
5.6×8.7
N型熱電偶補償導線：NC-FF、NC-FFP、NC-FFR、NC-FFRP、NC-FFPR、NC-FFP2、NC-FFRP2，NX-FF、NX-FFP、NX-FFR、NX-FFRP、NX-FFPR、NX-FFP2、NX-FFRP2
補償導線型號按產品的品種劃分為：SC,KC,KX,EX,JX,TX，NX,NC
填中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X"表示延伸型補償導線（型別）
c)字母“C"表示補償型補償導線（型別）
注：sc型補償導線日配用R型分度號熱電偶
使用分類、允差等級、護層著色標志
使用分類
標志
允許等級及護層著色
普通級
精密級
一般用
G
B(黑色)
A(灰色)
耐熱用
H
B（黑色）
A(黃色)
R多股軟線芯
P屏蔽型
□型號表示
所
有
用
熱
電
偶
分
度
型
別
或
用
途
標
使
用
分
度
標
允
差
等
級
標
絕
緣
層
材
料
標
護
層
材
料
標
結
構
特
征
標
結
構
特
征
標
產
品
規
配K型偶補償導線，單線標稱截面1.5mm2一般用普通級補償型補償導線表示為：
KC-GB-VV-2×1.5
耐熱用精密屏蔽補償型補償導線表示為
KC2-HA-FFP-2×1.5
耐熱用精密屏蔽軟線延伸型補償導線表示為：
KX-HA-FFRP-2×1.5
注：
l 補償導線成品的線芯間和線芯與屏蔽間的絕緣電阻，在溫度為20℃時，每10m不小于5MΩ.
l 補償導線成品耐熱老化溫度在275℃/24小時前后進行5倍外徑的卷繞試驗，經電壓500V/1分鐘不擊穿。
l 耐熱用補償導線的試驗，從成品中取出1.5M試樣端部外露放入40±2℃，95％濃度的溶液中，經240小時（10天）后，導線線芷間和線芯與屏蔽間每米電阻值應不小于25MΩ。
l 補償導線技術條件符合IEC-584-3標準，一般用和符合GB4989-85標準。
往復電阻20℃時,
長度1m，
產品標號（標記）
配用熱電偶
補償導線合金和絕緣層顏色
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸
標
稱
截
面
線
芯
股
數
單
線
直
徑
線
芯
股
數
單
線
直
徑
厚
度
厚
度
一般用
N型熱電偶補償導線訂貨須知
交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％.
本廠生產熱電偶用補償電纜，供多點測溫使用。
用戶如有特殊需求，可在訂購貨合同中注明
