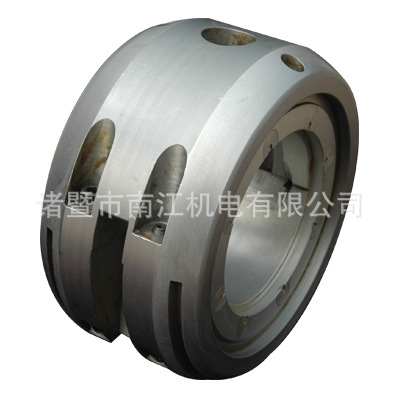

dq11-125BJ dq11-125B 防爆滑動軸承

交易說明：軸瓦現貨供應,全款到發貨;軸瓦訂貨時需預付30-50%定金,貨期為10-20天,余款清后發貨。訂貨電話：13587382288

 隨著防爆電機市場的不斷開拓與發展，各種防爆形式的防爆電機向著大容量、大功率的方向發展。因而運用在大中型防爆電機中的滑動軸承也越來越多，一些因使用維護不當造成滑動軸承損壞的事故也不斷發生，如由于滑動軸承潤滑不良導致軸承燒瓦，進而轉子下沉研傷電機隔爆面，最終“抱軸”。為了減少此類事故的發生，使防爆電機能安全可靠的運行，提高防爆電機運行的經濟性，我們結合自己的工作經驗向用戶介紹一些在防爆電機中使用的滑動軸承的軸承類型、軸承結構特點，以及滑動軸承在使用過程中的維護保養，以期對防爆電機用戶有所幫助。

    1  滑動軸承的主要類型

       滑動軸承作為防爆電機的主要部件，其開發設計及制造技術在近年來有了很大的發展。現已發展成為一個成熟的產品，并且已系列化、標準化、通用化，有專業的滑動軸承生產廠。在防爆電機中使用的滑動軸承主要有以下幾種類型：A型端蓋式球面滑動、B型端蓋式球面滑動、座式球面滑動軸承。

 1．1  座式球面滑動軸承

       座式球面滑動軸承是依據國際標準ISO 11687—1《Plain bearings—Pedestal Plain bearings—Part l：Pillow blocks》設計制造，該標準與德國標準DIN 31690內容基本相同，軸承的結構型式見圖1，多用于大功率低轉速的增安型同步電動機。

  圖1  滑動軸承類型及結構圖

  1．2 A型端蓋式球面滑動軸承

       A型端蓋式球面滑動軸承是依據國際標準ISO 11687—2《Plain edestal Plain bearings—Part 2：Side flange bectfings》設計制造，該標準與德國標準DIN 31693內容基本相同，軸承的結構形式見圖1。軸承為臥式結構，以外止口定位，通過凸緣固定在電機的整圓端蓋上。A型端蓋式球面滑動軸承的裝配比較困難，多用于YB系列的隔爆電機。

  1．3  B型端蓋式球面滑動軸承

        B型端蓋式球面滑動軸承是依據國際標準ISO 11687—3《Plain

 bearings—Pedestal Plain bearings—Part 3：Centre flange bectrings》設計制造，該標準與德國標準DIN 31694內容基本相同。軸承的結構型式見圖1。軸承為臥式結構，以外止口定位，通過凸緣固定在電機的半圓端蓋上。B型端蓋式球面滑動軸承的裝配比較方便，多用于箱式結構的增安型電機。

    2  滑動軸承的結構特點

       應用在防爆電機中的各種類型的滑動軸承，盡管安裝方式和結構形式有所不同，但除了軸承座之外，其余的主要部件：軸瓦、甩油環、浮動密封圈、軸承內外蓋、軸承絕緣、呼吸器等已標準化、通用化、可互換使用。軸承座的材料為球墨鑄鐵，表面帶散熱筋，內部為球形支撐面。軸瓦靠外球面支承在軸承座內，保證瓦體與軸承座之間充分結合，瓦體是鍛鋼加工的，并澆鑄有軸承合金。軸承設有用油環，工作時隨軸轉動，將潤滑油從油池帶到軸瓦與軸的工作面，可實現防爆電機的自潤滑。浮動密封圈由可熔性聚酰亞胺復合材料模塑成形，是滑動軸承的關鍵密封件。每一個滑動軸承均帶有呼吸器，用于平衡軸承腔內與外部的氣體壓力，緩解工作時軸承室內部的油霧壓力。A型和B型滑動軸承的絕緣加在軸瓦與軸承座的接觸面之間，座式滑動軸承的絕緣加在滑動軸承與安裝底板之間。
