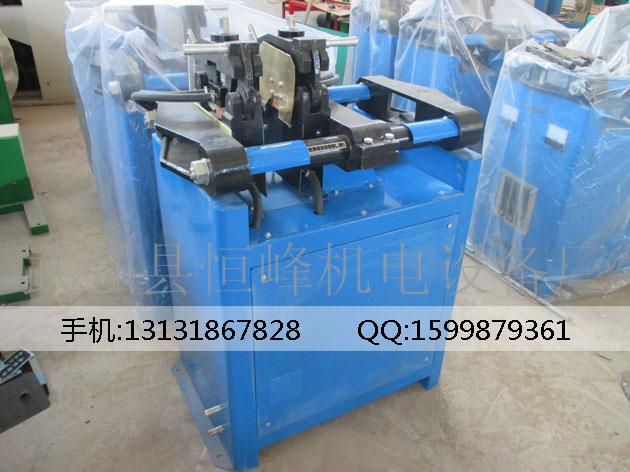

螺紋鋼對焊機，大功率對焊機，閃光對焊機
一、技術數據
型號    單位    UN1-25    UN1-40    UN1-75    UN1-100    UN1-150
額定容量    KVA    25    40    75    100    150
初級電壓    V    380    380    380    380    380
負載持續率    %    20    20    20    20    20
次級電壓調節范圍    V    3.28-5.13    4.3-6.5    4.3-7.3    4.5-7.6    7.04-11.5
次級電壓調節級數    級    8    8    8    8    8
額定調節級數    級    7    7    7    7    7
最大頂鍛力    KN    10    25    30    40    50
鉗口最大距離    mm    35    60    70    70    70
最大送料行程    mm    15-20    25    30    40-50    50
低碳鋼額定焊接截面    mm2    260    380    500    800    1000
低碳鋼最大焊接截面    mm2    300    460    600    1000    1200
焊接生產率    次/小時    110    85    75    30    30
冷卻水消耗量    升/小時    400    450    400    400    400
重量    kg    300    375    445    478    550
外形尺寸    長    mm    1590    1770    1770    1770    1770
    寬    mm    510    655    655    655    655
    高    mm    1370    1230    1230    1230    1230

  二、結構概述
        本系列焊機構造主要由焊接變壓器、固定電極、移動電極、送料機構（加壓機構）水冷卻系統及控制系統等組成。
        左右兩電極分別通過多層銅皮與焊接變壓器次級線圈的導體連接，焊接變壓器的次級線圈采用循環水冷卻。在焊接處的兩側及下方均有防護板，以免熔化金屬濺入變壓器及開關中。焊工須經常清理防護板上的金屬濺沫，以免造成短路等故障。
        1  、送料機構：送料機構能夠完成焊接中所需要的熔化及擠壓過程，它主要包括操縱桿、可動橫架、調節螺絲等，當將操縱桿在兩極位置中移動時，可獲得電極的最大工作行程。
          2  、開關控制：按下按鈕，此時接通繼電器，使交流接觸器吸合，于是焊接變壓器接通。移動操縱桿，可實施電阻焊或閃光焊。當焊件因塑性變形而縮短，達到規定的頂鍛留量，行程螺絲觸動行程開關使電源自動切斷。控制電源由次級電壓為  36  伏的控制變壓器供電，以保證操作者的人身安全。
          3  、鉗口（電極）：左右電極座（8）上裝有下鉗口（13），杠桿式夾緊臂（10）,夾緊螺絲（9），另有帶手柄的套鉤（7），用以?shī)A持夾緊臂。下鉗口為鉻鋯銅，其下方為籍以通電的銅塊，由兩楔形銅塊組成，用以調節所需的鉗口高度。楔形銅塊的兩側由護板蓋住，附圖拆去了銅護板。
          4  、電氣裝置(附電氣原理圖)  ：
        焊接變壓器為鐵殼式,其初級電壓為380V,變壓器初級線圈為盤式繞組，次級繞組為三塊周?chē)赣秀~水管的銅板并聯而成，焊接時按焊件大小選擇調節級數，以取得所需要的空載電壓  (附調節級數表)  。
        變壓器至電極由多層薄銅片聯接。
        焊接過程通電時間的長短，可由焊工通過按鈕開關及行程開關控制(見電氣原理圖)  。
          上述開關控制中間繼電器，由中間繼電器使接觸器接通或切斷焊接電源。

下表為變壓器各調節級的次級空載電壓值
級數    插頭位置    次級空載電壓（伏）
    Ⅰ    Ⅱ    Ⅲ    UN1-25    UN1-40    UN1-75    UN1-100    UN1-150
1    2    2    2    3.28    4.32    4.32    4.50    7.04
2    1            3.45    4.58    4.63    4.75    7.45
3    2    1        3.62    4.75    4.87    5.05    7.91
4    1            3.84    5.07    5.28    5.45    8.44
5    2    2    1    4.17    5.42    5.59    5.85    9.05
6    1            4.47    5.85    6.13    6.35    9.74
7    2    1        4.75    6.13    6.55    6.90    10.5
8    1            5.13    6.55    7.30    7.60    11.5

三、使用方法：
          1  、  UN  1  --25  型對焊機為手動偏心輪夾緊機構。其底座和下電極固定在焊機座板上，當轉動手柄時，偏心輪通過夾具上板對焊件加壓，上下電極間距離可通過螺釘來調節。當偏心輪松開時，彈簧使電極壓力去掉。
        2  、  UN    1  --40--75--100--150  型對焊機先按焊件的形狀選擇鉗口，如焊件為棒材，可直接用焊機配置鉗口；如焊件異型，應按焊件形狀定做鉗口。
        3  、調整鉗口，使鉗口兩中心線對準，將兩試棒放于下鉗口定位槽內，觀看兩試棒是否對應整齊。如能對齊，焊機即可使用；如對不齊  ,  應調整鉗口。調整時先松開緊固螺絲(12)  ，再調整調節螺桿  (14)  ，并適當移動下鉗口，獲得最佳位置后，擰緊緊固螺絲（12）。
        4  、按焊接工藝的要求，調整鉗口的距離。當操縱桿在最左端時，鉗口（電極）間  距應等于焊件伸出長度與擠壓量之差；當操縱桿在最右端時，電極間距相當于兩焊件伸出長度，再加  2--3  毫米（即焊前之原始位置），該距離調整由調節螺絲（1）獲得。焊接標尺可幫助您調整參數。
        5  、試焊：在試焊前為防止焊件的瞬間過熱，應逐級增加調節級數。在閃光焊時須使用較高的次級空載電壓。閃光焊過程中有大量熔化金屬濺沫，焊工須戴深色防護眼鏡。
    低碳鋼焊接時，最好采用閃光焊接法。在負載持續率為  20%  時，可焊最大的鋼件截面參見技術數據表所示。
        有色金屬焊接時，應采用電阻焊接法。
        鉗口的夾緊動作如下：
（1）先用手柄  (6)  轉動夾緊螺絲(9),  適當調節上鉗口(11)的位置。
（2）把焊件分別插入左右兩上下鉗口間。
（3）轉動手柄，使夾緊螺絲夾緊焊件。焊工必須確保焊件有足夠的夾緊力，方能施焊，否則可能導致燒損機件。
        焊件取出動作如下：
（1）焊接過程完成后，用手柄松開夾緊螺絲。
（2）將套鉤（7）卸下，則夾緊臂受彈簧的作用而向上提起。
（3）取出焊件，拉回夾緊臂，套上套鉤，進
