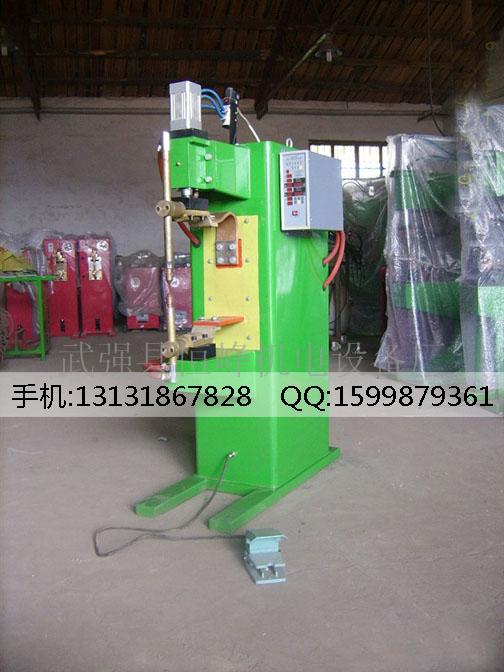

不銹鋼水槽點焊機，不銹鋼點焊機，水盆點焊機
結構概述
1、焊接變壓器
根據不同的工件，焊機內部裝有額定容量從25KVA-150KVA不同的焊接變壓器。該變壓器線圈采用盤式線圈結構，初級線圈由4-6個盤式線圈組成，通過外連接的接觸組可以改變線圈的并聯或串聯方式，從而獲得8種不同的輸出電壓，具體到每個規格的變壓器有不同的技術參數，參見下面表格2。次級線圈采用二至三片紫銅板外敷一圈通水冷卻水管和匯流板組成，匯流板的作用是連接次級線圈，同時達到與輸出電極軟銅帶的連接，匯流板一般也設計上了通水冷卻裝置。
表格2：點凸焊機的插把位置及輸出空載電壓值
級數      插頭位置      次級空載電壓（伏）
    Ⅰ      Ⅱ      Ⅲ      DNK-25      DNK-40      DNK-75      DNK-100      DNK-150
1      2      2      2      3.28      4.32      4.32      4.50      7.04
2      1              3.45      4.58      4.63      4.75      7.45
3      2      1          3.62      4.75      4.87      5.05      7.91
4      1              3.84      5.07      5.28      5.45      8.44
5      2      2      1      4.17      5.42      5.59      5.85      9.05
6      1              4.47      5.85      6.13      6.35      9.74
7      2      1          4.75      6.13      6.55      6.90      10.5
8      1              5.13      6.55      7.30      7.60      11.5
為了提高焊機的產品可靠性，有些焊機已經取消了接觸組和插把，而把焊接變壓器直接接成第七檔（或最大檔第八檔），輸出電壓的調節是依靠KD3-160B微機點凸焊控制器的焊接能量旋鈕來實現無級連續調整的。
2、上、下電極及其支承機構
上下兩個焊接電極分別裝于電極臂上，當需要焊接時，上電極在氣缸的作用下向下作直線垂直運動，壓緊工件后進行施焊。由于焊接的工件結構不同，焊接電極的尺寸形狀也會相應地進行改變。
電極頭與電極握桿的連接部分需要導電良好，以減少熱量的產生，電極握桿也需要通水進行冷卻。
3、氣動加壓裝置
      本焊機的氣動加壓裝置上由空氣壓縮機（用戶自備）、氣源處理元件、電磁換向閥、流量控制閥、工作氣缸等幾部分組成。
空氣壓縮機為氣源的供給設備，由用戶根據需要自行購置，一般選擇低壓0.2-1.0Mpa的滑片式空氣壓縮機，它具有體積小、重量輕、噪聲低、維修量小、壽命長等特點。
可用于本焊機的幾種空氣壓縮機產品技術參數如下：
表格3：HP系列滑片式空氣壓縮機技術參數
型號      HP0.15/7      HP0.3/7      HP0.5/7      HP0.8/7      HP1.0/7
排氣口徑      3/8      1/2      1/2      3/4      3/4
公稱排氣量(m3/min)      0.15      0.3      0.5      0.8      1.0
排氣壓力(Mpa)      0.7      0.7      0.7      0.7      0.7
電源電壓(V)      220/380      380      380      380      380
電機功率(KW)      1.5      3      4      5.5      7.5
油容量(L)      2.5      3.4      3.4      3.4      3.9
噪聲(dB(A))      70      72      74      76      76
整機重量(Kg)      54      100      120      150      161

關于空氣壓縮機的安裝及使用說明，請參考相關產品的技術資料。安裝時必須考慮周圍空氣清潔、濕度小，以保證吸入空氣的質量，同時嚴格遵守國家限制噪聲的規定，如有必要可采用隔音箱隔離噪聲。
氣源處理裝置由過濾減壓油霧三聯體或二聯體組件組成。其作用是：1.過濾空氣中的雜質和水分，過濾器有自動排水和人工排水兩種排水方式，焊機會根據庫存材料進行配備，對于人工排水的分水過濾器要定期進行排水，自動排水的會在壓縮機開關機時自動排水，不管何種排水方式，當過濾器中水位接近濾芯時，一定要進行排水工作，以保證過濾器的分水過濾效果；2.減壓器的作用是將空氣壓縮機送來的氣體調至所需的氣缸電極壓力，并保持在氣缸工作時壓力穩定不變化，電極壓力與減壓器壓力表讀數對應關系如下表4所示；3.油霧器的作用是把穩定壓力的氣體中加入一些霧化的機油，順著氣線回路送到電磁換向閥和氣缸，從而起到對電磁換向閥和氣缸的潤滑作用。機油一般選擇22號汽輪機油或汽車摩托車用的4T潤滑油，氣體霧化滴油量的調節是依靠油霧器上端一個調整旋鈕來實現的，滴油量太小起不到應有的潤滑作用，滴油量太大又會加快潤滑油的損耗，同時也會污染周圍環境。
表格4：氣缸壓力與焊接電極壓力對照表
電極壓力      使用空氣壓力Mpa(kgf/cm2)
缸徑      0.3(3.1)      0.4(4.1)      0.5(5.1)      0.6(6.1)      0.7(7.1)
50      29.5      39.3      49.1      58.5      68.5
63      46.8      62.5      78      93.5      109
80      75.5      101      126      151      176
100      118      157      197      236      275
125      184      246      308      368      430
上述表中電極壓力為理論值的50％，實際出力有可能大于此表數值，此表格適用氣缸速度為50-500mm/s的范圍內，僅供設計工藝時參考。
流量控制閥：在氣動系統回路中用來控制氣缸運動速度，使用過程中通過調節旋鈕來調節壓縮空氣流量，以達到調節氣缸動作速度的快慢。在實際使用中要根據回路對有效截面積的要求來選擇流量閥的通徑。安裝時流量控制閥應設在氣缸接口附近，這樣才能更好地正常工作。本焊機使用的是單向節流閥，只對氣缸下壓的速度進行調節。
電磁控制換向閥：電磁控制換向閥的作用是通過電信號改變氣缸的動作方向，本機采用的是二位五通先導型的單線圈電磁閥，其主要特點為換向速度快、耗電少、噪音低。為減少焊機工作時的
