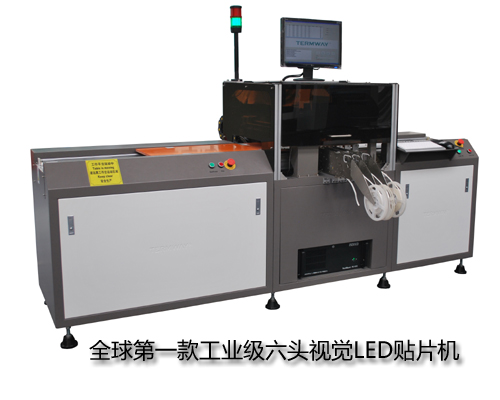

供應高速精密LED貼片機LED660V
商品簡介】：
          LED660v貼片機是一款專用的LED貼片機，用來實現大批量的LED電路板的組裝，具有速度快，精度高等特點。
          整機配置圖像識別模塊。能滿足電路板MRAK識別的功能。解決了LED電路板板子長、誤差大導致貼裝精度不高的問題。
【特點】：
　  　1.電路板傳動采用精密電機帶動工業皮帶配合精密導軌實現，有效提高貼片精度和電路板傳動速度。
　　  2.貼片頭傳動采用伺服電機配合高精密滾珠導軌，完成LED的取料和放料動作。
　　  3.配置6組貼片頭，相比1組提高生產效率400%以上。
　　  4.可自動視覺編程，不用手動輸入元件坐標，編程簡單，方便入門者便捷實用，滿足大批量多品種生產的需求。
　　  5.配置不同的喂料器可以滿足不同的LED貼裝要求。
　　  6.高性價比LED貼片機，最適合大批量LED生產。
　　  7.整機由工業計算機配合專用軟件控制，方便操作實用。
　　  8.可以非常方便導入電路板CAD數據。
　　  9.可以非常穩定并且方便的完成LED拼版的編程和貼裝。
　　  10.可以在軟件中顯示拼版中所有坐標點，并對其中的坐標進行微調，實現高精密的貼裝。
　　  11.可以在軟件中設置各拼版的間距，并根據間距顯示所有放料坐標，可以選擇不貼的拼版。
　　  12.軟件可以實現六貼片頭自動優化功能。
　　  13.軟件中增加XYZ軸移動時的限位檢測。
　　  14.軟件中增加了多檔變速功能，可以根據移動距離查表得到最佳速度，并進行速度設置，可以提高機器長期使用的穩定性。
　　  15.整機PCB平臺具備真空吸附功能，對大型PCB板定位會更加平整，有效提高貼片精度，同時可以滿足軟燈條（FPC）  的定位貼裝。（選配）
　　  16.氣源需要外接氣源。
【標配】：
　　  1、    計算機1套
　　  2、    貼片頭6組
　　  3、    吸嘴6個
　　  4、  喂料器底盤GFTA-T06  1組
【可選配件】：
　  　1、8mm，12mm，16mm及24mm自動喂料器
　　  2、吸嘴
　　  3、UPS不間斷電源
　　  4、喂料器底盤GFTA-T06
          5、真空吸附平臺1組

【技術參數】：


LED660V

最大電路板面積

1200×350mm

最大移動范圍

X軸1500mm，Y軸410mm

Z軸最大移動范圍

15mm

典型貼片速度

13000-14000cph

理論最大貼片速度

18000cph

貼片精度

±0.1mm

定位方式

視覺定位

可以貼裝元器件

0603以上阻容件及各種LED芯片,同時滿足SOP  SOT芯片的貼裝

編程方式

自動數據導入/視頻學習/鍵盤輸入
帶式喂料器

8mm，12mm，16mm和24mm  電動智能喂料器

喂料器數量

可以放置6個GF系列電動智能喂料器（可選配最多12個GF系列喂料器）

操作系統

WINOOWS  XP

壓縮空氣

氣源需要外接氣源

電源

220V,50Hz，4.5Kw

重量

500Kg

外形體積

2600×680×1500mm
