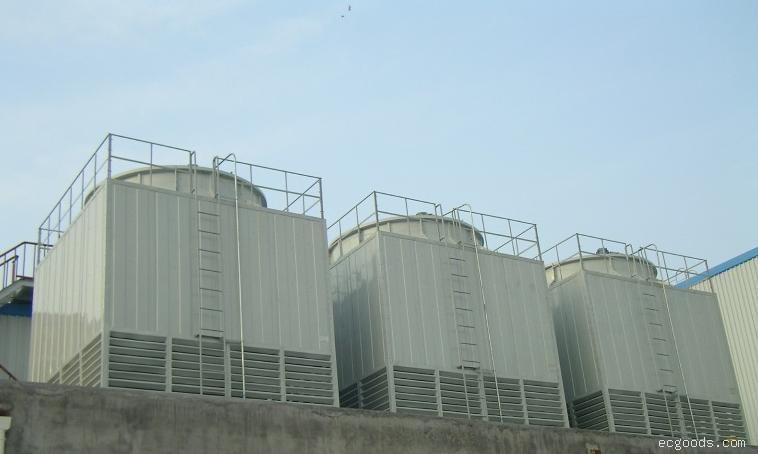

廊坊逆流式冷卻塔

廊坊逆流式冷卻塔

機械工業部第四設計研究院設計的節能型新產品。該產品應用了四院獲得的"節能型玻璃鋼冷卻塔”專利，特別是冷卻塔風機配有變扭矩離極雙速電機，當氣溫較低時（例如晚上），電機開低速，冷卻塔噪聲可低3-5dB(A)。此外用雙速電機節能顯著，經測算，多臺冷卻塔配單速電機時，雖然在空氣濕球濕度低時可停部分電機節電，但仍比用雙速電機多耗電40%（以年計）。
本產品還應用了四院獲得的國家專利“方形逆流式冷卻塔用斜梯形波填料片”，經北京水科院和佛山實塔測試，其熱力、阻力特性均優于其它填料。
產品型號說明
方形逆流式冷卻塔有三大系列、九種型號、九十個產品。
產品性能與選擇
1、設計參數：
工業塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：10～25℃。
民用塔為：空氣濕球溫度τ=28℃，冷卻塔溫降：5～8℃。
2、選塔時需知冷卻水量Q，進塔水溫t1，出塔水溫t2，空氣濕球溫度
3、冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。
4、循環水的濁度不大于50毫克/升，短期不大于100毫克/升。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。
5、冷卻塔的進出水管方向可按90°、180°、270°旋轉。
6、布水系統是按名義水流量設計的，如實際水量與名義水量相差在±15%以上，訂貨時應說明，以便修改部分?jǐn)?shù)據。
7、冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
8、風機葉片安裝角度可調，但要保持角度一致。且電機的電流不超過電機的額定電流。
19、風機可短時低速倒轉以消冰。
10、當用冷卻塔的水盤做水池時須另裝“自動給水管”、“急速給水管”、“排污管”、“溢水管”、訂貨時須特別提出，費用另計。
11、電機、風機均配套供應，需本廠派員工到現場安裝或技術指導。廊坊逆流式冷卻塔
結構特點
（1）填料：采用四院專利產品--斜梯形波填料片，橫向增加了凸筋，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃，耐低溫-50℃，阻燃性好。
（2）電機：清華大學電機系設計，由營孟津電機廠制造的四院專利產品一變扭矩變極低噪聲節能電機，密封防水性能好，耐高溫、效率高、噪聲小。
（3）減速裝置：功率≤11/5.5KW的減速裝置，采用滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。功率≥15/7.5KW的減速裝置，采用齒輪減速方式，電機安裝在風筒外部。
（4）風機：清華大學工程力學系根據本系列產品參數設計的低噪聲、高效率、機翼形玻璃鋼葉片，噪聲小，效率高，葉片角度可調。
（5）收水及布水裝置：采用反射型低壓噴嘴，對于小塔采用單旋流噴嘴，布水均勻、水壓小。所設收水裝置，可使飄水損失下降到0.01%。
（6）吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，以達到最大的降噪效果。
（7）吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，降低了風機及電機的噪聲。對于小塔設蘑菇型吸聲柵。
（8）滴水降噪墊：對低噪聲及超低噪聲型冷卻塔，專門設計了透水性好的消聲墊，其下設有一層斜波片，大大降低了滴水噪聲。
（9）檢修平臺：塔頂花紋鋼板檢修平臺，便于維護及安裝。
（10）下塔盤：淺水盤及深及深水盤的冷卻塔設有下水盤，供存水用。根據訂貨要求，可配溢水、排污、自動及手動給水管，可直接從下塔盤吸水。
（11）支架：冷卻塔鋼支架，鍍鋅并涂環氧瀝青漆防腐，緊固件都采用鍍鋅螺栓。廊坊逆流式冷卻塔
冷卻塔一般主要由填料（亦稱散熱材）、配水系統、通風設備、空氣分配裝置（如：入風口百葉窗、導風裝置、風胴）、擋水器（或收水器）、集水槽（或集水池）等部分構成，上述結構的不同組 合可以構造成不同型的冷卻塔。
原理
通用術語“冷卻塔”是用來描述直接（開路）和間接（閉路）散熱設備。雖然大多數想出一個“冷卻塔作為一個開放的直接接觸散熱裝置”，間接冷卻塔，有時被稱為“閉合電路的冷卻塔”的是但也是一個冷卻塔。
一個直接的，或開路冷卻塔是一個密封結構內部的手段來分發溫水給它喂迷宮式包裝或“填補了?！碧畛涮峁┝艘粋€(gè)大大的擴大航空，水的蒸發加熱空氣和接口發生。冷卻水，因?yàn)樗峭ㄟ^由重力填寫降臨，而在與空氣直接接觸的越過它。在冷卻水，然后收集在一個低于它是從整個過程泵回吸收更多的熱量填寫冷水盆地。加熱和潮濕的空氣中充滿離開填土出院點從空中遙控足夠大氣入口，以防止其被卷入冷卻塔回來。
填充可能包括多個，主要是垂直，濕面賴以傳播的水（填充）或橫向飛濺要素創造了許多具有較大的地表面積小水滴級聯幾個層次薄膜（飛濺）。
間接，或閉路冷卻塔并不涉及對空氣，液體，通常是水或乙二醇混合物直接接觸，被冷卻。不同的是開放式冷卻塔，冷卻塔的間接擁有兩個獨立的流體電路。一個是外部電路中的水是在第二賽道，這是管束外循環（非公開線圈）的連接到的熱流體進程被冷卻并在閉路返回。空氣是通過循環繪制在整個熱管外級聯水，提供類似的蒸發冷卻冷卻塔開放。在運作的熱流從內部流體電路，通過線圈管墻，外部電路，然后由空氣和水的一些蒸發加熱，到大氣中。間接冷卻塔的行動，因此非常相似，打開冷卻塔有一個例外。這一過程被冷卻液在一個“封閉”回路中，不直接暴露在大氣或外部的循環水。
在逆流冷卻塔空中旅行向上通過填充或管束，對面水向下運動。在橫流冷卻塔空氣水平移動通過填補水向下移動。
產品結構特點
1、所有塔體鋼架結構由上海交通大學力學系經過靜力校核，能耐里氏8級地震，12級臺風**。整塔結構非常穩固，鋼架構件均經鍍鋅和防腐油漆雙重處理，具有良好的耐腐蝕性能。塔內構件也可根據不同水質或用戶要求配置非金屬件與不銹鋼件。
2、電機、風機選用國內最有影響的專用廠家生產的產品。電機為冷卻塔專用戶外型電機，防護等級IP54，絕緣等級F級，各項性能均符合國際電工委IEC標準，并可根據用戶要求配置雙速或三速電機，以利不同氣候狀態下節能。風機為玻璃鋼機翼型風機，具有氣動性能好，風量大、效率高、噪聲低、使用可靠、運轉平穩等優點。
3、散熱填料采用高效改性PVC材質。片型經西安熱工所、北京水科院測試，具有氣流阻力小、比表面積大、親水性好、散熱系數大等優點，且不易堵塞、清洗方便、強度高、阻燃性能好、耐老化等工藝特點。
4、塔體、風筒采用FRP制作，表面敷有膠衣樹脂，具有鮮艷光潔、耐腐蝕、抗紫外線等優點。膠衣采用外資企業產品，顏色可由用戶自行選定。風筒采用最新的速度回轉型風筒，具有動能回收率高、強度大、抗風雪荷大等優點。
5、采用國內最先進的波160-45型收水器，收水效率高達99.99%以上，片材材料為PVC為FRP。
6、引用國際先進技術一次注塑成型的ABS噴嘴，具有供水壓力低，布水均勻、不堵塞、無中空現象等優點。廊坊逆流式冷卻塔
