GBNL3型冷卻塔是在原設計的同類塔實測數據基礎上改進設計的，本設計應用了機械工業部第四設計研究院獲得的“節能型玻璃鋼冷卻塔”專利（專利號：88215994.1）的技術成果，此型號冷卻塔具有冷卻效率高、運行能耗低、維護方便、占地少、建設周期短、使用壽命長和塔體自重輕，以及與其相關土建和基礎建設少，水質適用范圍寬等特點。
一．冷卻塔各部件解析
1、塔體鋼結構：
為鋼結構桁架體系，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效在承受集中荷載，非對稱荷載，降低了冷卻塔的振動（自振頻率為12HZ，運行的最大振幅0.09mm）。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件，其防腐問題是塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均先進行冷卻塔專用防腐涂料防腐。
為避免施工過程中對鋼構件防腐層的破壞，在鋼構件加工好以后，本廠對冷卻塔先進行試裝，這樣可避免由于設計和加工過程中的疏忽而造成的現場切割，試裝合格后對各部件做好標記，再進行防腐處理。在正常使用條件下，凡從我廠出廠的冷卻塔鋼部件使用壽命不低于15年。
2、圍護結構
本塔殼體圍護件采用玻璃鋼材質。玻璃鋼產品的固化度大于80%，彎曲強度大于147Mpa，巴氏硬度大于35，結構層樹脂含量為50%，冷卻塔的外表面上直徑3-5mm的氣泡在1m2范圍內不超過3個，表面氣泡最大直徑不大于5mm。原輔助材料采用199#耐水、耐老化樹脂（為建材部常州二五三廠優質產品），表面采用防老化，抗紫外線性能卓越的芬蘭進口膠衣樹脂，玻璃鋼制品表面均勻，色澤均勻，長久使用不褪色不龜裂。經國家級權威機構檢測其各項理化性能指標均達到或超過國家標準GB7190—1997的規定，玻璃鋼構件保證使用受命15年。
3、電機-減速機
NGW型低噪聲行星齒輪減速機為冷卻塔專用配套產品，適合對噪聲要求嚴格、冷卻塔噸位較高的場合。由于采取行星齒輪傳動，故能承受高速重載，具有抗沖擊、耐腐蝕、運行平穩、噪聲低等優點；其配套電機為YLF系列冷卻塔專用三相異步電動機，防護為等級為IP55，達到國際標準，具有密封防水性能好，耐高溫、效率高和噪聲低等特點。太原方形冷卻塔廠家
4、風機
采用多葉片軸流式風葉設計，材質為高級鋁合金，經平衡校正，運行平穩肅靜，葉片角度為可調?？筛鶕?jù)需要風量，來調整風機葉片角度，發揮最大排風效果。該風機具有氣動力合理、風量大、效率高、能耗省、噪聲低、耐腐蝕等優點
5、管式配水系統：
管式配水，采用等面圓環均勻布水設計，保證了冷卻塔配水均勻。采用ABS三濺式噴頭，噴頭出口所需壓力低，布水均勻，節約能耗，通污能力強，不易堵塞，對水力負荷有較大的適應性。噴頭采用螺栓定位聯接，可有效防止噴頭脫落。
6、淋水填料：
填料采用改性PVC斜波片，橫向增加了凸筋，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃低溫－30℃，阻燃性能好。其性能完全符合能源部NDGJ88—89“冷卻塔塑料淋水填料技術規定”和DJ/T742—2001《中華人民共和國電力部冷卻塔淋水填料標準》。
收水器
7、收水器：
采用SJ160×45弧型加筋收水器，機制成型，采用改性PVC材質，耐水汽性能好、使用壽命長、經久耐用、收水效率高、阻力低、風吹損失水小于0.01太原方形冷卻塔廠家
玻璃鋼冷卻塔的分類：
按通風方式分為：①自然通風冷卻塔；②機械通風冷卻塔；③混合通風冷卻塔
按水和空氣的接觸方式分：①濕式冷卻塔；②干式冷卻塔；③干濕式冷卻塔。
按熱水和空氣的流動方向分：①逆流式冷卻塔；②橫流（直交流）式冷卻塔；（3）混流式冷卻塔
按應用領域分：①工業型冷卻塔；②空調型冷卻塔。
按噪聲級別分：①普通型冷卻塔；②低噪型冷卻塔；③超低噪型冷卻塔；④超靜音型冷卻塔。：
按形狀分：①圓形冷卻塔：②方型冷卻塔。
按水和空氣是否直接接觸分：①開式冷卻塔：②閉式冷卻塔（也稱封閉式冷卻塔、密閉式冷卻塔）。
其他型式冷卻塔，如噴流式冷卻塔、無風機冷卻塔等。

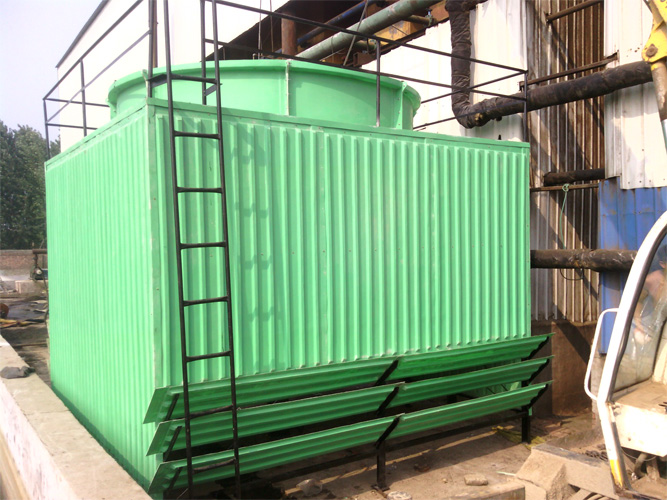

方形玻璃鋼冷卻塔塔體由優質玻璃鋼制作而成，表面采用膠衣樹脂粘結，具有耐老化，耐腐蝕，表面鮮艷光潔，不退色等特點。配有風機有鋁合金和玻璃鋼兩種，具有塔機匹配合理，風量大，噪聲低，效率高，運轉平穩，風俗均勻，壽命長等特點。電機采用戶外立式冷卻塔專用風機，具有節能，高效等優點，減速器采用最新設計的冷卻塔專用減速器，運轉平穩，效率高，噪音小，溫升低，壽命長，大塔還采用多臺風機并列運轉，并具有獨立的氣室，運行時可隨氣象參數變化，用停開部分風機的辦法來節約電能消耗。
方形玻璃鋼冷卻塔工作原理：
逆流式冷卻塔的熱水經均衡散水盤均勻地散落在膠片上，膠片作吸熱及大面積擴散蒸發熱能，而頂高效能風扇將冷空氣由外部帶入，使熱水與空氣流接觸蒸發交換熱能而令水溫下降，使水冷卻而能循環利用。
冷卻塔的分類
一、按通風方式分有自然通風冷卻塔、機械通風冷卻塔、混合通風冷卻塔
二、按熱水和空氣的接觸方式分有濕式冷卻塔、干式冷卻塔、干濕式冷卻塔。
三、按熱水和空氣的流動方向分有逆流式冷卻塔、橫流（交流）式冷卻塔、混流式冷卻塔。
四、按用途分一般空調用冷卻塔、工業用冷卻塔、高溫型冷卻塔。
五、按噪聲級別分為普通型冷卻塔、低噪型冷卻塔、超低噪型冷卻塔、超靜音       型冷卻塔。
六、其他如噴流式冷卻塔、無風機冷卻塔、雙曲線冷卻塔等。太原方形冷卻塔廠家
冷卻塔的適用范圍
冷卻塔應用范圍：主要應用于空調冷卻系統、冷凍系列、注塑、制革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻等領域，應用最多的為空調冷卻、冷凍、塑膠化工行業。
產品結構特點：
1圓型逆流式冷卻塔，采用“瓶”形設計，風阻最小。整塔結構輕盈精巧、組裝方便、堅固耐用、冷卻效果好。
2塔體由優質玻璃鋼冷卻塔制作而成，表面采用機械噴射膠衣，具有色澤均勻鮮艷，并可保持常年不老化、不褪色。
3傳動部件采用冷卻塔專用電機和風機。具有塔機區配合理、運轉平穩、能耗低、風量大、噪聲小等特點。
4布水裝置由尼龍布水器、玻璃鋼布水管及鑄銅內芯組成，通過水的反沖力，自動旋轉布水。該裝置所需水壓低、壓頭損失小、配水均勻。
5填料經西安熱工所測試，具有水的再分布均勻、親水性好、風阻小、耐高溫等特點。
6鋼制構件采用先進的鍍鋅工藝，外涂防腐油漆，能確保其不生銹。
7冷卻塔底盤可作集水盤用，并配有自動補水、手動補水、溢流、排污等裝置，可作閉式循環水池使用，無需另設水池。
8靜音形系列冷卻塔采用獨特的降噪技術，降噪指標遠低于國家標準中的規定值。
9整塔具有良好的穩定性和強度，能隨承受里氏8級地震和12級臺風的襲擊。太原方形冷卻塔廠家
