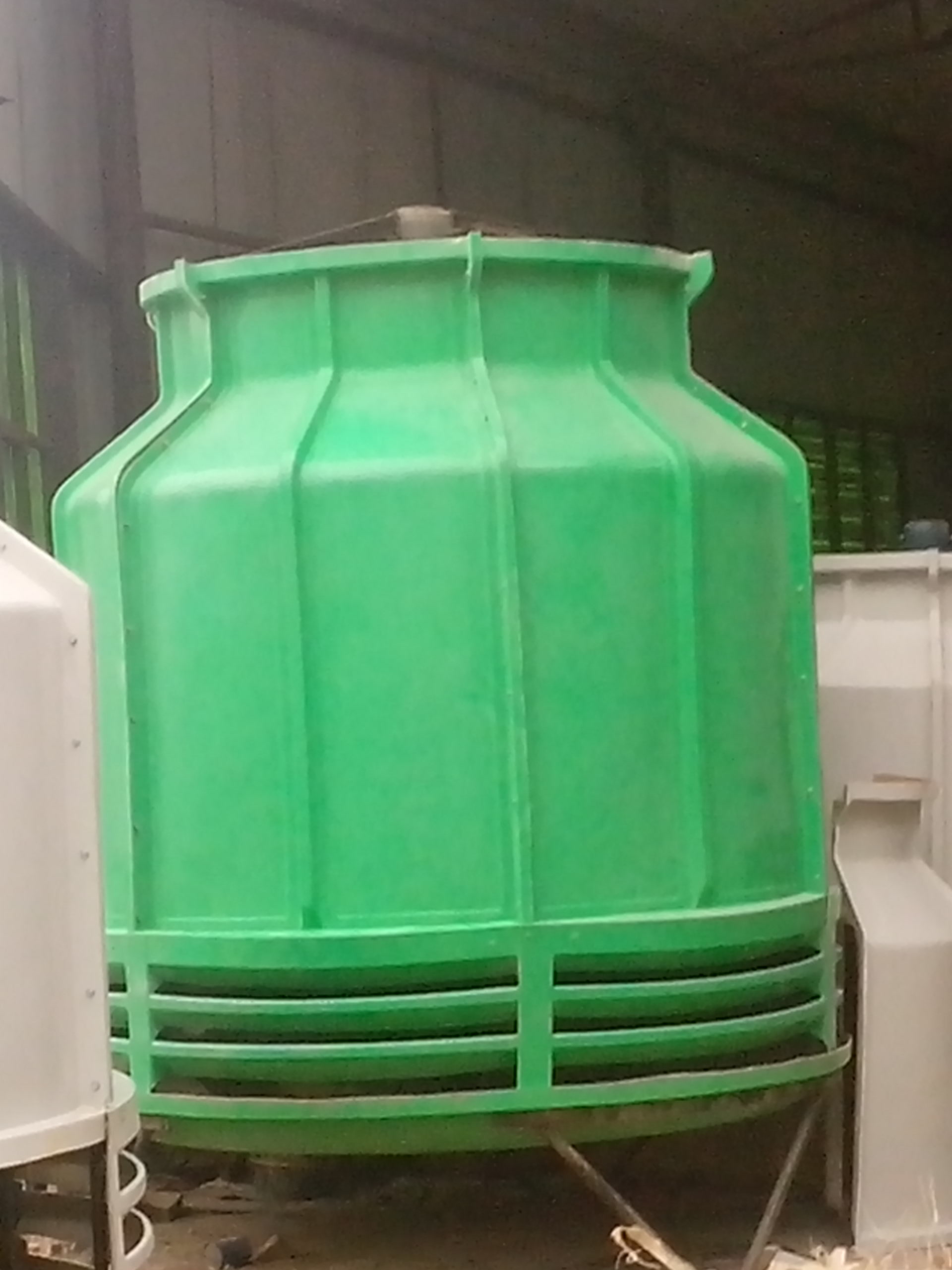

蘭州圓形冷卻塔廠家

蘭州圓形冷卻塔廠家

冷卻塔產品特點：
1.外觀采用筒狀柱式設計，利于冷卻塔塔體內部空氣的流通，利于安裝、維護，占地少、美觀。
2.冷卻塔內部非風機、電機，皆采用防水設計、并能在長期潮濕的環境中使用，且運行穩定、噪聲低的特點。
3. 冷卻塔的支架采用鋼結構，鋼架表面刷了多層專用防水防潮漆，使其能保證塔體的穩固。
4.冷卻塔填料材料采用高聚合分子，其在韌性、硬度、強度上表現優異，能耐高溫，長期使用下也不會變形。
我公司專業生產DBNL3、CDBNL3、GBNL3、AHBLCD、HBLCD、AHBLG、HBLG、DBHZ、CDBHZ、系列玻璃鋼冷卻塔。
代碼意義：
D —低噪聲型、 B—玻璃鋼、N—逆流式、L —冷卻塔 125T—水量。
設計參數：
空氣濕球溫度τ =28℃、進水溫t 1 =37℃、出水溫t 2 =32℃。
選型使用：
選用時須知水量 Q 、進水溫度 t 1 、出水溫度 t 2 及設計濕球溫度 t ，根據熱力性能曲線確定型號。 就材料的耐寒性而言，能適用于 -50 ℃的地區，但是對于最冷月平均氣溫低于 -10 ℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。 循環水渾度不大于 50 毫克 / 升，短期不大于 100 毫克 / 升，不宜含有油污和機械性雜質，必要時采取來藻及水質穩定措施。 小于 125 型的冷卻塔，外面連接的進出水管與冷卻塔連接處應設支座，防止過多的重量壓在塔壁上。 布水管按名義流量開孔，如實際水量與名義流量相差 15 ％以上，
訂貨說明：
由制造廠改變開孔尺寸。塔的進水管水壓大約 2 米到 5 米水柱。設計時不要壓力過高，否則流量過大會飄水。 本產品適用于水溫不超過 60 ℃，如超過 60 ℃的，訂貨時提出，本廠在選材上加以解決。如需阻燃型冷卻塔，訂貨時須說明，本廠可以滿足要求。蘭州圓形冷卻塔廠家
冷卻塔具有熱力性能好、電耗低、整塔穩定性好、外形美觀、噪音低、施工安裝周期短、成本低等優點，廣泛用于石油、化工、冶金、電力等企業大量的循環系統中。適用于我國北方嚴寒地區，有效地解決了冬季百葉窗冰凍問題。它采用了變扭矩變極電機，使之在熱力性能、耗電、塔體穩定性及噪聲方面，居國內外領先水平。填料采用橫流式冷卻塔直角折波填料，這種填料表面積大，對水的再分配能力強，空氣阻力小，熱力特性和阻力特性優于其它填料。
   1．塔體受力結構：為鋼結構，增設了晶格式多向斜撐，整塔鋼性好，運行的最大振幅0.15mm。鋼結構采取了加強防腐措施，鍍鋅后涂環氧瀝清漆或氯磺化聚乙烯二道。
   2．圍護結構：為聚酯玻璃鋼，質輕高強耐腐蝕，抗老化。
   3．風筒：為動能回收型，氣流組織合理、效率高、玻璃鋼材質、質輕高強耐腐蝕。
   4．風機：葉片材質為環氧玻璃鋼，葉片為機冀型，內充填料發泡塑料，風機氣動合理、風量大、效率高、噪聲低、耐腐蝕。
   5．減速機：水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便。
   6．電機：為清華大學設計的冷卻塔專用變扭矩變極變速電機。分防爆和不防爆二種。該變電機，HBLG 3 -800、HBLG 3 -1000型為雙速、HBLG 3 -1200型為三速。節能顯著才稱為“節能型冷卻塔”，可以通過控制柜控制電機轉速。變速電機以單速電機以年計可節電40%-50%，它運轉管理靈活，當氣溫高、溫度大或用水設備濕降大時，開高速。反之可開中速或低速，晚上氣溫較低也可開中、低速 。此時噪聲可下降3-6dB（A）以上。冬季結冰時風機可開低速反轉。塔內的氣溫高可迅速消冰且不損傷風機。開低速也可減少飄水，周圍環境不致因結冰形成污染。開高速時，控制柜可自動從低速-中速-高速，降低了起動電流。
   7．填料：采用了橫流式冷卻塔直角折波填料，剛性好，表面積大，對水的再分配能力強，水膜形成均勻、停留時間長上下不能通視、水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固，不倒伏、不變形、水質差也不易粘連堵塞。
因填料片間形成氣流通道、空氣阻力小。填料為改性PVC材質，耐溫-35℃-65℃阻然。
   8．配水系統：為池式配水。熱水經蝶閥調節進入分流器，再均勻地流到布水槽，經布水槽底的靶式噴頭均勻地噴灑到填料上。蘭州圓形冷卻塔廠家
玻璃鋼冷卻塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，并且運輸、安裝和維修都較方便。因而被廣  泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。從用途上分為工業型與民用型。工業型水溫降低10—25℃；民用型為5—8℃
該圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙波片，以擴散淋水面積；通過噴淋方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便.
產品特點
（1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
（2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。
（3）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金葉片噪聲小、效率高。
（4）電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。
（5）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。。
（6）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。
（7）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅螺栓。
選用與運行注意事項：
（1）選用：
1、本說明書已給出了設計工況。如工況與此相差較大時可查熱力性能曲線選塔，如查不到或需要精確計算時可將工藝要求和當?shù)貧庀筚Y料提供給四院由電算選定。變速電機的電器控制線路圖由機械部四院提供，用戶希望成套供應時，“電機變速控制柜”可由冷卻塔生產廠提供，但其費用須另計，訂貨時須說明。
2、電源電壓380伏，50hz。
3、塔附近按消防規范設消防栓，它可兼做沖洗填料和水池沉積物之用。
4、循環冷卻水的濁度不大于100mg/l，水中不得含油污及對玻璃鋼溶蝕的物質。
5、冷卻塔承受地震烈度≤9度。
6、最大風載≤7.0×102盤pa。
7、△t=10℃時，補充水量中蒸發損失占總循環水量的1.72%，飛濺損失占0.01%。
8、進水塔壓力（進水接管處）1.5×104pa（0.15kg/cm2）。
9、塔頂?shù)谋芾妆Ｗo(hù)裝置及燈光由用戶安裝。
（2）運轉：
1、減速機應經常檢查油標油位，潤滑油推薦用22-28號雙曲線齒輪油或90-120號工業齒輪油，夏季用粘度大的油。第一次運轉500小時后將油排空，換新油。
2、風機、電機、減速機運轉前須按相應產品說明書檢查，應按電機廠提供的接線圖接線，有時各方表示不一致，易造成接線錯誤。符合要求后再啟動，啟動順序，由低速到高速。葉片角按樣本規定數值安裝后，如高速運轉電流超過額定值，應停機速與我院聯系。調整風機葉片角度符合要求的標準是：
a、在各風機葉片距風筒150mm處的上下緣劃線得到上點和下點的高差△h值，每個葉片的△h值最大與最小之差不得大于2mm；
b、距風筒150mm處葉片上緣的標高值，每個葉片標高值最大與最小之差不得大于0.002r(r為風機半徑)；
c、電機的電流在高速運轉時等于額定值的0.9～0.95。
3、如循環水、補充水水質差時應采取水質穩定措施，設旁濾器，必要時尚須采取殺菌滅藻措施。
4、玻璃鋼屬燃燒體，因此冷卻塔維修時不得動用明火，如動用明火則必須采取相應安全措施，并且必須經過消防、安裝部門批準、有專職消防人員、消防設施在場。如需要阻燃型玻璃鋼，訂貨時提出。
5、熱力性能、噪聲及振動等技術標準，由機械工業部第四設計研究院對設計負責，冷卻塔生產廠對產品質量負責。如需機械部四院協助監督質量時，可由用戶，冷卻塔生產廠與機械部四院三方共同簽訂技術協議。
6、94年我院對已建的gfns3-3000型冷卻塔進行實測，證實本塔的熱力性能有些余量，設計選用時，不宜打折扣使用，以免浪費，實測后，對進風口高度做了調整，選用時以次樣本為準。蘭州圓形冷卻塔廠家
