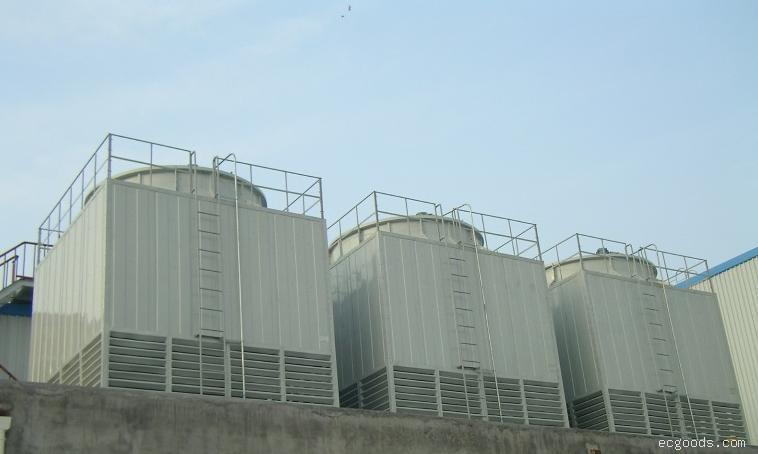

方形逆流式玻璃鋼冷卻塔說明：
1、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；
2、選用斜梯形波方塔專用填料，熱力性能優良、通風阻力小，使該類冷卻塔達到結構緊湊、占地面積小的設計目的；
3、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；
4、超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；
5、可以進行多種形式的并聯組合，更適合大水量的循環冷卻水系統使用；
6、采用固定布水系統，選用ABS多層流低壓淋水噴頭，布水均勻、使用壽命長，且配水壓頭低，有利于節省系統配水動力；
7、布水管上設置BO-160/45不對稱收水器裝置，收水效果極佳，使冷卻塔的飄水損失降至0.01%以內；
8、塔體框架可選用Q-235型材、304不銹鋼型材、FRP型材制作，“304/FRP”框架可適用于循環水PH低至1.0以內的酸性環境下使用；
9、水量800m3/h的冷卻塔框架可采用鋼筋混凝土框架，該框架雖施工周萁略長、一次性投資較高，但具使用壽命長、維護費用低等優質，用戶可視實際情況選擇；
10、如循環水濁度長期高至50ppm以上，或含油污等雜質，則需視水質條件選用PVC網格填料或304不銹鋼掛板點滴填，該填料適用循環水濁度可擴展至450ppm；
11、結構穩固，塔頂設置檢修平臺，維護檢修更為方便；蘭州方形涼水塔價格
產品型號說明:
方形逆流式冷卻塔有三大系列、九種型號、九十個產品.
結構特點
（1）填料：采用四院專利產品--斜梯形波填料片，橫向增加了凸筋，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃，耐低溫-50℃，阻燃性好。
（2）電機：清華大學電機系設計，由營孟津電機廠制造的四院專利產品一變扭矩變極低噪聲節能電機，密封防水性能好，耐高溫、效率高、噪聲小。
（3）減速裝置：功率≤11/5.5KW的減速裝置，采用滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。功率≥15/7.5KW的減速裝置，采用齒輪減速方式，電機安裝在風筒外部。
（4）風機：清華大學工程力學系根據本系列產品參數設計的低噪聲、高效率、機翼形玻璃鋼葉片，噪聲小，效率高，葉片角度可調。
（5）收水及布水裝置：采用反射型低壓噴嘴，對于小塔采用單旋流噴嘴，布水均勻、水壓小。所設收水裝置，可使飄水損失下降到0.01%。
（6）吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，以達到最大的降噪效果。
（7）吸聲設施：超低噪聲型冷卻塔在上塔體出風口上面安裝了帶吸聲材料的屏蔽及吸聲柵，降低了風機及電機的噪聲。對于小塔設蘑菇型吸聲柵。
（8）滴水降噪墊：對低噪聲及超低噪聲型冷卻塔，專門設計了透水性好的消聲墊，其下設有一層斜波片，大大降低了滴水噪聲。
（9）檢修平臺：塔頂花紋鋼板檢修平臺，便于維護及安裝。
（10）下塔盤：淺水盤及深及深水盤的冷卻塔設有下水盤，供存水用。根據訂貨要求，可配溢水、排污、自動及手動給水管，可直接從下塔盤吸水。
（11）支架：冷卻塔鋼支架，鍍鋅并涂環氧瀝青漆防腐，緊固件都采用鍍鋅螺栓。
GBNL3型冷卻塔是在原設計的同類塔實測數據基礎上改進設計的，本設計應用了機械工業部第四設計研究院獲得的“節能型玻璃鋼冷卻塔”專利（專利號：88215994.1）的技術成果，此型號冷卻塔具有冷卻效率高、運行能耗低、維護方便、占地少、建設周期短、使用壽命長和塔體自重輕，以及與其相關土建和基礎建設投資少，水質適用范圍寬等特點。
一．冷卻塔各部件解析
1、塔體鋼結構：
  為鋼結構桁架體系，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效在承受集中荷載，非對稱荷載，降低了冷卻塔的振動（自振頻率為12HZ，運行的最大振幅0.09mm）。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件，其防腐問題是塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均先進行冷卻塔專用防腐涂料防腐。
  為避免施工過程中對鋼構件防腐層的破壞，在鋼構件加工好以后，本廠對冷卻塔先進行試裝，這樣可避免由于設計和加工過程中的疏忽而造成的現場切割，試裝合格后對各部件做好標記，再進行防腐處理。在正常使用條件下，凡從我廠出廠的冷卻塔鋼部件使用壽命不低于15年。
2、圍護結構
本塔殼體圍護件采用玻璃鋼材質。玻璃鋼產品的固化度大于80%，彎曲強度大于147Mpa，巴氏硬度大于35，結構層樹脂含量為50%，冷卻塔的外表面上直徑3-5mm的氣泡在1m2范圍內不超過3個，表面氣泡最大直徑不大于5mm。原輔助材料采用199#耐水、耐老化樹脂（為建材部常州二五三廠優質產品），表面采用防老化，抗紫外線性能卓越的芬蘭進口膠衣樹脂，玻璃鋼制品表面均勻，色澤均勻，長久使用不褪色不龜裂。經國家級權威機構檢測其各項理化性能指標均達到或超過國家標準GB7190—1997的規定，玻璃鋼構件保證使用受命15年。
  3、電機-減速機
  NGW型低噪聲行星齒輪減速機為冷卻塔專用配套產品，適合對噪聲要求嚴格、冷卻塔噸位較高的場合。由于采取行星齒輪傳動，故能承受高速重載，具有抗沖擊、耐腐蝕、運行平穩、噪聲低等優點；其配套電機為YLF系列冷卻塔專用三相異步電動機，防護為等級為IP55，達到國際標準，具有密封防水性能好，耐高溫、效率高和噪聲低等特點。
4、風機
  采用多葉片軸流式風葉設計，材質為高級鋁合金，經平衡校正，運行平穩肅靜，葉片角度為可調?？筛鶕?jù)需要風量，來調整風機葉片角度，發揮最大排風效果。該風機具有氣動力合理、風量大、效率高、能耗省、噪聲低、耐腐蝕等優點
5、管式配水系統：
管式配水，采用等面圓環均勻布水設計，保證了冷卻塔配水均勻。采用ABS三濺式噴頭，噴頭出口所需壓力低，布水均勻，節約能耗，通污能力強，不易堵塞，對水力負荷有較大的適應性。噴頭采用螺栓定位聯接，可有效防止噴頭脫落。
6、淋水填料：
填料采用改性PVC斜波片，橫向增加了凸筋，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃低溫－30℃，阻燃性能好。其性能完全符合能源部NDGJ88—89“冷卻塔塑料淋水填料技術規定”和DJ/T742—2001《中華人民共和國電力部冷卻塔淋水填料標準》。
收水器
7、收水器：
采用SJ160×45弧型加筋收水器，機制成型，采用改性PVC材質，耐水汽性能好、使用壽命長、經久耐用、收水效率高、阻力低、風吹損失水小于0.01蘭州方形涼水塔價格
結構特點：
    本系列方形逆流式冷卻塔具有熱力性能好、電耗低、整塔穩定性好、外形美觀、噪音低、施工安裝周期短、成本低等優點，廣泛用于石油、化工、冶金、電力等企業大量的循環系統中。節能型玻璃鋼冷卻塔采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能 40%-52%，居國內外領先水平。填料采用方形逆流式冷卻塔用斜梯形波填料，其特征在于斜梯形波靠粘結繩索頭形成填料塊，穩定性好、耐久。該梯形波高23mm，通風阻力減少，可使填高由1.0m增加到1.5m,提高了熱力性能。
本系列方形逆流式冷卻塔體受力結構：
    為鋼結構框架結構，運行時最大振幅 0.14mm，鋼件采取了加強防腐措施，鍍鋅后涂環氧瀝青漆兩道。
本系列方形逆流式冷卻圍護結構：
    為聚酯玻璃鋼材質、重量輕、強度高、耐腐蝕、美觀、抗老化。
本系列方形逆流式冷卻風筒：
    為動能回收型，氣流組織合理，效率高、玻璃鋼材質、質輕高強耐腐蝕。
本系列方形逆流式冷卻風機：
    葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料，風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。
本系列方形逆流式冷卻減速機：
    水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報警裝置。
電機：
     電機為冷卻塔專用變扭矩變極變速電機。有防爆和不防爆二種。 800及1000型配雙速，1200型以上為三速，節能顯著，稱為“節能型冷卻塔”?？梢酝ㄟ^控制柜人工或自動控制電機轉速。變速電機與單速電機在天冷停機節電相比，以年計可節電：雙速為40%三速為50%以上，它運轉靈活。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可中、低速。此時噪聲可下降3-6db（A）以上。冬季結冰時風機可開低速反轉可以消冰。冬季開低速也使飄水降到忽略不計的地步。周圍環境不致因結冰形成污染。
填料：
    填料片大波上壓了小波，剛性大、表面積大，對水的再分配能力強、水膜形成均勻、停留時間長，水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固、不倒伏、不變形、水質差時也不易粘連堵塞。填料為改性 PVC材質，耐溫-35℃-65℃，阻燃。性能應符合能源NDGJ88-89“冷卻塔塑料淋水填料技術規定”。蘭州方形涼水塔價格
