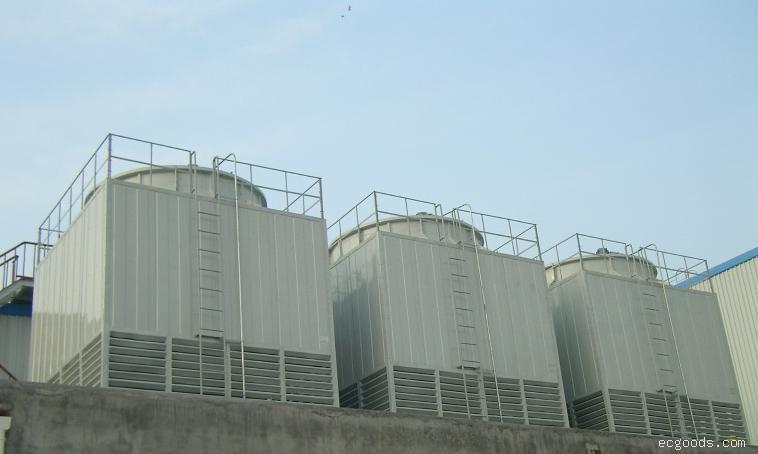

    逆流式玻璃鋼冷卻塔采用下四側進風，靠頂部的風機，使空氣經由塔內的填料（主高為1.5m），與熱水進行氣熱交換，濕熱空氣再排向塔外。填料采用兩面有凸點的“S”波片，通過安裝頭使點波片粘結成整體，以提高鋼性，兩面的凸點還可避免直接滴水，因此提高了水膜形成能力。填料底層設有收水設備以防止向塔外濺水。
冷卻塔各部件剖析
1、塔體鋼結構：
為鋼結構桁架體系，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效在承受集中荷載，非對稱荷載，降低了冷卻塔的振動（自振頻率為12HZ，運行的最大振幅0.09mm）。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件，其防腐問題是塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均先進行打磨除銹，再涮環氧富鋅組合防腐涂料做防腐處理（防腐工藝：先打磨除銹并將鋼質構件表面的殘留物清理干凈，再涂涮環氧富鋅底漆兩遍-環氧富鋅中間漆兩遍-環氧煤瀝青漆兩遍，且每遍漆膜厚度為80微米。
為避免施工過程中對鋼構件防腐層的破壞，在鋼構件加工好以后，本廠對冷卻塔先進行試裝，這樣可避免由于設計和加工過程中的疏忽而造成的現場切割，試裝合格后對各部件做好標記，再進行防腐處理。在正常使用條件下，凡從我廠出廠的冷卻塔鋼部件使用壽命不低于20年。
2、圍護結構（厚度為2.5mm±0.1mm）
 本塔圍護件采用玻璃鋼材質，其厚度為3mm。玻璃鋼產品的固化度大于80%，彎曲強度大于147Mpa，巴氏硬度大于35，結構層樹脂含量為50%，冷卻塔的外表面上直徑3-5mm的氣泡在1m2范圍內不超過3個，表面氣泡最大直徑不大于5mm。原輔助材料采用189#耐水、耐老化樹脂（為建材部常州二五三廠優質產品），表面采用防老化，抗紫外線性能卓越的芬蘭進口膠衣樹脂，玻璃鋼制品表面均勻，色澤均勻，長久使用不褪色不龜裂。經國家級權威機構檢測其各項理化性能指標均達到或超過國家標準GB7190—1997的規定，玻璃鋼構件保證使用受命20年。
3、風筒（厚度為6mm±0.1mm）
風筒采用玻璃鋼材質動能回收型風筒,其厚度為8mm。該風筒充分利用了氣體流動均勻理論，結合工程實踐和實測數據而設計。內壁曲線采用橢圓曲線，與采用直線的自然擴散型風洞相比較，消除了氣流脫壁現象，避免形成渦流區，致使風同中心負壓區面積大幅縮小，出風口斷面風速分布趨于均勻，經實際應用檢測，該風筒動能回收值大于30%
風筒采用手糊工藝成型，外表面為含穩定劑的光滑樹脂膠衣層，內表面涂樹脂兩遍，并采壓模工藝處理保持較高光潔度以減少阻力。風筒采用T型大端面空腹加強筋，應力集中段和連接點埋有預制件以保證風筒整體強度，該型號風筒正常使用壽命不低于20年。
4、風機
 葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料，風機角度可調。其風量比同等型號的鋁合金材質風機提高20%。風機具有氣動力合理、風量大、效率高、噪聲低、耐腐蝕等優點。
5、電機
所配的電機為冷卻塔專用變扭矩變極變速電機。戶外型，防護為等級為IP54，達到國際標準，具有密封防水性能好，耐高溫、效率高和噪聲低等特點。
6、減速機
  水平臥式、噪聲低、效率高、油潤滑可靠、檢修理工方便，并有油溫、振動報警裝置。
7、淋水填料
填料采用全新PVC“S”波填料。該填料具有表面大，熱力與坐力綜合性能好等特點。該填料具有親水增油性能好、散熱系數大、耐溫差變化等特點。在正常使用條件下，填料的使用壽命為20年。其性能完全符合能源部NDGJ88—89“冷卻塔塑料淋水填料技術規定”和DJ/T742—2001《中華人民共和國電力部冷卻塔淋水填料標準》。
8、配水系統
采用管式等面圓環均勻布水設計，保證了冷卻塔的配水均勻。采用ABS反射Ⅱ型式噴頭，噴頭出口所需壓力低，布水均勻，節約能耗，通污能力強，不易堵塞。噴頭采用法蘭定位聯接，可有效防止噴頭脫落。
9、收水器
采用SJ160×45弧型加筋收水器，機制成型， PVC材質，耐水汽性能好、使用壽命長、經久耐用、收水效率高、阻力低、風吹損失水小于0.01%。唐山逆流式冷卻塔
逆流式玻璃鋼冷卻塔說明：
1、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；
2、選用斜梯形波方塔專用填料，熱力性能優良、通風阻力小，使該類冷卻塔達到結構緊湊、占地面積小的設計目的；
3、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；
4、超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)
5、可以進行多種形式的并聯組合，更適合大水量的循環冷卻水系統使用；
6、采用固定布水系統，選用ABS多層流低壓淋水噴頭，布水均勻、使用壽命長，且配水壓頭低，有利于節省系統配水動力
7、布水管上設置BO-160/45不對稱收水器裝置，收水效果極佳，使冷卻塔的飄水損失降至0.01%以內；
8、塔體框架可選用Q-235型材、304不銹鋼型材、FRP型材制作，“304/FRP”框架可適用于循環水PH低至1.0以內的酸性環境下使用。
9、水量800m3/h的冷卻塔框架可采用鋼筋混凝土框架，該框架雖施工周萁略長、一次性投資較高，但具使用壽命長、維護費用低等優質，用戶可視實際情況選擇。
10、如循環水濁度長期高至50ppm以上，或含油污等雜質，則需視水質條件選用PVC網格填料或304不銹鋼掛板點滴填，該填料適用循環水濁度可擴展至450ppm；
11、結構穩固，塔頂設置檢修平臺，維護檢修更為方便 　　
 我公司同時常年承接各型冷卻塔維修業務，提供各型冷卻塔配件。
代碼意義：
    G —中高溫工業型、 FN—鋼結構方形逆流式、L—冷卻塔、1000T—水量。
設計參數：
    空氣濕球溫度τ =28℃、進水溫t 1 =43℃、出水溫t 2 =33℃。大氣壓力P=1.0×10 5 pa。
結構特點：
    本系列冷卻塔具有熱力性能好、電耗低、整塔穩定性好、外形美觀、噪音低、施工安裝周期短、成本低等優點，廣泛用于石油、化工、冶金、電力等企業大量的循環系統中。節能型玻璃鋼冷卻塔采用了變扭矩變極電機，使之在保證熱力性能的前提下，全年耗電節能 40%-52%，居國內外領先水平。填料采用方形逆流式冷卻塔用斜梯形波填料，其特征在于斜梯形波靠粘結繩索頭形成填料塊，穩定性好、耐久。該梯形波高23mm，通風阻力減少，可使填高由1.0m增加到1.5m,提高了熱力性能。
塔體受力結構：
    為鋼結構框架結構，運行時最大振幅 0.14mm，鋼件采取了加強防腐措施，鍍鋅后涂環氧瀝青漆兩道。
圍護結構：
    為聚酯玻璃鋼材質、重量輕、強度高、耐腐蝕、美觀、抗老化。
風筒：
    為動能回收型，氣流組織合理，效率高、玻璃鋼材質、質輕高強耐腐蝕。
風機：
    葉片材質為環氧玻璃鋼，葉片為機翼型，內充填發泡塑料，風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕。
減速機：
    水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便，亦有油溫、振動報警裝置。
電機：
    電機為冷卻塔專用變扭矩變極變速電機。有防爆和不防爆二種。 800及1000型配雙速，1200型以上為三速，節能顯著，稱為“節能型冷卻塔”?？梢酝ㄟ^(guò)控制柜人工或自動控制電機轉速。變速電機與單速電機在天冷停機節電相比，以年計可節電：雙速為40%三速為50%以上，它運轉靈活。當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫較低也可中、低速。此時噪聲可下降3-6db（A）以上。冬季結冰時風機可開低速反轉可以消冰。冬季開低速也使飄水降到忽略不計的地步。周?chē)h(huán)境不致因結冰形成污染。
填料：
    填料片大波上壓了小波，剛性大、表面積大，對水的再分配能力強、水膜形成均勻、停留時間長，水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固、不倒伏、不變形、水質差時也不易粘連堵塞。填料為改性 PVC材質，耐溫-35℃-65℃，阻燃。性能應符合能源NDGJ88-89“冷卻塔塑料淋水填料技術規定”。唐山逆流式冷卻塔
專業維修冷卻塔：
    1、冷卻塔填料清洗、更換；
    2、冷卻塔鋼件清洗、防腐及更換；
    3、冷卻塔玻璃鋼件清洗、修補及更換；
    4、冷卻塔風機、電機、減速機檢修及更換；
    6、冷卻塔風機靜平衡調整；
    7、圓塔布水器、布水管檢修及更換；
    8、方塔淋水噴頭、收水器檢修及更換；
    9、冷卻塔集水池、循環水管路清洗維護；
    10、冷卻塔拆遷；
    11、冷卻塔結構形式改造；
    12、冷卻塔熱力性能升級；
    13、冷卻塔噪聲、振動治理；
14、循環冷卻水系統綜合解決方案。
● 標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；
● 層疊式高效圓塔專用填料的選用，使該類冷卻塔達到結構緊湊，占地面積小、布置靈活方便的設計目的；
● 采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；
● 超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；
● 大量高強FRP結構件在該類冷卻塔上的應用使其具有防腐性能優良，使用壽命長的明顯優點；
● 小型冷卻塔采用旋轉式布水系統，結構簡單、布水均勻，進一步提高冷卻塔熱力性能，大型冷卻塔采用固定布水系統，進一步提高塔體的穩定性能；
● 旋轉式布水系統設置擋水板裝置，固定式布水系統設置收水器裝置，使冷卻塔的飄水損失降至0.01%以內；
● 圓塔結構本身賦予其良好的抗風壓性能，特別適用于沿海臺風地區使用，該類冷卻塔設計抗風能力達0.75KN/m2；
● 體積小、重量輕、結構簡單，安裝維護極為簡捷方便；唐山逆流式冷卻塔
