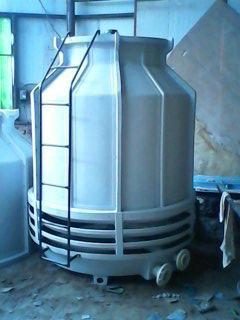

◆圓形逆流式冷卻塔，采用“瓶”形設計，風阻最小。整塔結構輕盈精巧、組裝方便、堅固耐用、冷卻效果好。
◆塔體由優質玻璃鋼制作而成，表面膠衣采用進口原料，其色種內含光穩定劑，具有色澤均勻鮮艷，抗紫外線照射，可保持常年不老化、不褪色。
◆傳動部件采用冷卻塔專用電機和風機。具有塔機匹配合理、運轉平穩、能耗低、風量大、噪聲小等特點。
◆布水裝置由尼龍布水器、玻璃鋼布水管及鑄銅內芯組成，通過水的反沖力，自動旋轉布水。該布水裝置所需水壓低、壓頭損失小、配水均勻。
◆填料經過西安熱工所測試，具有冷效高、壽命長、水的再分布均勻、親水性好、風阻小、耐高溫等特點。
◆鋼制構件采用先進的熱浸鍍鋅工藝，外涂高性能防腐油漆，能確保其使用壽命。
◆冷卻塔底盤可作集水盤用，并配有自動補水、手動補水、溢流、排污等裝置，可作閉式循環水池使用，無需另設水池。
◆靜音型系列冷卻塔采用獨特的降噪技術，噪音指標遠低于國家標準中的規定值。
◆整塔具有良好的穩定性和強度，能承受里氏8級地震和12級臺風的襲擊。
玻璃鋼冷卻塔耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，并且運輸、安裝和維修都較方便。因而被廣 泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。
玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙烯波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果，使其更加運行可靠、耐用、裝配方便。
結構特征
   （1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
   （2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。
   （3）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。
   （4）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
   （5）電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。
   （6）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。
   （7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。
   （8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。
   （9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。唐山?jīng)鏊S家
性能與選擇:
1、設計參數
1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃
2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃
3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃
2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。熱力性能曲線見 附表1、附表2。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：   1.2倍名義流量時：β×ν=18600 1.0倍名義流量時：β×ν=17800 0.8倍名義流量時：β×ν=17000.
3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。
4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流 環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區 ，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內 加電熱管。
5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污，必要時采取滅藻及水質穩定措施。
6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請?jiān)谟嗀洉r(shí)說明，本廠 可以滿足要求。
7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。
8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。
   代碼意義： G —工業型、 B—玻璃鋼、N—逆流式、L —冷卻塔 500T—水量。 設計參數： 空氣濕球溫度τ =28℃、進水溫t 1 =43℃、出水溫t 2 =33℃。 結構特點： 工業型即中高溫冷卻塔，水溫降一盤為 10 ～ 25 ℃。該型增加了塔體直徑、風量風壓、功率、填料高度等一系列措施。它知合于水溫降較高的工業用水的冷卻。 選型使用： 選用時須知水量 Q 、進水溫度 t 1 、出水溫度 t 2 及設計濕球溫度 t ，根據熱力性能曲線確定型號。 就材料的耐寒性而言，能適用于 -50 ℃的地區，但是對于最冷月平均氣溫低于 -10 ℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。循環水渾度不大于 50 毫克 / 升，短期不大于 100 毫克 / 升，不宜含有油污和機械性雜質，必要時采取來藻及水質穩定措施。 小于 125 型的冷卻塔，外面連接的進出水管與冷卻塔連接處應設支座，防止過多的重量壓在塔壁上。布水管按名義流量開孔，如實際水量與名義流量相差 15 ％以上，訂貨時說明，由制造廠改變開孔尺寸。塔的進水管水壓大約 2 米到 5米水柱。設計時不要壓力過高，否則流量過大會飄水。 本產品適用于水溫不超過 60 ℃，如超過 60 ℃的，訂貨時提出，本廠在選材上加以解決。如需阻燃型冷卻塔，訂貨時須說明，本廠可以滿足要求。
說明：    1、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；    2、層疊式高效圓塔專用填料的選用，使該類涼水塔達到結構緊湊，占地面積小、布置靈活方便的設計目的；    3、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類涼水塔具有節能、低噪的顯著特點；    4、超低噪聲涼水塔于進出風口及淋雨區設置高效降噪裝置，使同級別涼水塔有效降噪達5dB(A)；    5、大量高強FRP結構件在該類涼水塔上的應用使其具有防腐性能優良，使用壽命長的明顯優點；    6、小型涼水塔采用旋轉式布水系統，結構簡單、布水均勻，進一步提高涼水塔熱力性能，大型涼水塔采用固定布水系統，進一步提高塔體的穩定性能；    7、旋轉式布水系統設置擋水板裝置，固定式布水系統設置收水器裝置，使涼水塔的飄水損失降至0.01%以內；    8、圓塔結構本身賦予其良好的抗風壓性能，特別適用于沿海臺風地區使用，該類涼水塔設計抗風能力達0.75KN/m2；    9、體積小、重量輕、結構簡單，安裝維護極為簡捷方便；唐山?jīng)鏊S家
