唐山方形涼水塔廠家

唐山方形涼水塔廠家

冷卻水塔計3個型號，分別為標準型、低噪聲型、超低噪聲型。每種型號又分別有幾十種規格，可滿足不同水塔水量及不同用途的客戶的使用要求 二、FYT系列系列冷卻塔設計性能參數：
根據GB7190.1—1997的規定：標準型冷卻水塔的設計濕球溫度為28℃，一般而言，按濕球溫度27℃設計的冷卻水塔可以在通風良好，無其它特殊環境小氣候的北方地區正常使用，但經過長年收集的冷卻水塔運行效果所反饋信息表明，在某些南方地區的濕熱氣候條件下或一些通風不暢、易形成高溫環境小氣候的樓群中，按濕球28℃設計的冷卻水塔表現出它卓越的散熱效果和不凡的應變能力，給工程的設計者、安裝者以及使用者帶來高枕無憂的信心。FYT系列冷卻水塔就是在不斷總結經驗、完善水塔技術中決定采用溫度28℃為設計工況，保證水塔的高品質。
FYT系列標準型、低噪聲型、超低噪聲型設計工況：
進塔水溫 37℃ 出塔水溫 32℃
濕球溫度 28℃ 干球溫度 31.8℃
三、FYT系列冷卻塔的性能介紹：
1、 方形冷卻塔 總體效果：
冷卻塔理論是一門綜合性很強、實驗性很高的系統學科。公司的科技人員在通過對冷卻塔多年的熱工測試試驗的基礎上，對測試數據進行全面綜合處理，依據計算機運算得出的（35×20-75°）梯形波水填料容積散質系數Βxv，選擇最佳氣水比，最佳截面水負荷、截面氣負荷和填料高效率的高度范圍，以此確定填料體積，并以流體動力學觀點綜合設計塔的外形與結構，根據測試估算通風阻力，參考風機特性曲線以及測試數據優化選擇、符合風量要求和達到噪聲標準的風機和與之相匹配的電機，使冷效、能耗、噪聲、外觀達到一個優化的系統效果。
2、 方形冷卻塔 結構特點：
A、填料：FYT系列標準型、低噪聲型、超低噪聲型冷卻塔填料由改性PVC（聚氯乙烯）平片經熱壓延成型加工而成，淋水填料的作用是將需要冷卻的熱水濺散成水滴并形成水膜，以增加水和空氣的接觸面積和接觸時間，即增加水和空氣的熱交換強度。水的冷卻過程，主要在淋水填料中進行，在淋水填料中水和空氣發生熱交換與質交換。冷卻塔的冷卻效果很大程度上取決于淋水填料的熱交換性能。性能良好的淋水填料具有較高的散熱能力，該進填料的板面結構和組合方式后的菱科（35×20-75°）梯形波淋水填料設計優點有：
1、散熱面積增長系數大。
2、水流在板面上的分布性能好。
3、水和空氣流過板面時擾動大。
上述優點使冷卻塔獲得更高的散熱性能唐山方形涼水塔廠家
 逆流式冷卻塔產品簡介　　因?yàn)殡姍C(jī)安裝容量在國內外同類冷卻塔中較低，低噪聲型及超低噪聲型冷卻塔水溫降一般為3-8℃，適合于空調制冷等一般水溫降的冷卻?！　〕驮肼暲鋮s塔是在低噪聲冷卻塔的基礎上采取了一系列噪聲控制措施，標準點噪聲值比相應的低噪聲型低～5db(a)。它適合于對噪聲要求更嚴的地方。例如：賓館、醫院、公用建筑以及居民區較近的場合，它的基礎配管、電機功率與相應的低噪聲型冷卻塔相同，冷卻水量及風量與低噪聲型冷卻塔的相同?！　」I(yè)型即中高溫逆流式冷卻塔，水濕降一般為10～25℃，該型增加了塔體直徑、風量、風壓、功率、填料高度等一系列措施，它適合于溫降較高的工業用水的冷卻，本次設計的工業型塔熱性能上是富余的，在選用時請不要再留有余地，其代碼意義如下：　　dbnl3-100型： d-低噪聲; b-玻璃鋼; n-逆流式; l-冷卻塔;3-第三次改型設計; 　　gbnl3-100型： g-工業型中，高溫降; cdbnl3-100型：cd-為超低噪聲型; 其它同上?！　C(jī)械電子工業部第四設計研究院于1971年開始從事冷卻塔的研究及推廣工作，研制的成果多次獲得部級及省、市的優秀成果獎，重大科研成果獎。　　節能型低噪聲、超低噪聲工業型冷卻塔是在總結76年bnl2系列的設計運轉經驗的基礎上，吸收國內外同類產品的先進技術，由機械電子工業部第四設計研究院和清華大學聯合設計的，超低噪聲塔的吸聲措施是與北京市勞動保護研究所聯合研究設計的。
方形冷卻塔說明：
1、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400pa，進水溫度42℃，出水溫度32℃；
2、選用斜梯形波方塔專用填料，熱力性能優良、通風阻力小，使該類冷卻塔達到結構緊湊、占地面積小的設計目的；
3、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；
4、超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5db(a)；
5、可以進行多種形式的并聯組合，更適合大水量的循環冷卻水系統使用；
6、采用固定布水系統，選用abs多層流低壓淋水噴頭，布水均勻、使用壽命長，且配水壓頭低，有利于節省系統配水動力；
7、布水管上設置bo-160/45不對稱收水器裝置，收水效果極佳，使冷卻塔的飄水損失降至0.01%以內；
8、塔體框架可選用q-235型材、304不銹鋼型材、frp型材制作，“304/frp”框架可適用于循環水ph低至1.0以內的酸性環境下使用；
9、水量800m3/h的冷卻塔框架可采用鋼筋混凝土框架，該框架雖施工周萁略長、一次性投資較高，但具使用壽命長、維護費用低等優質，用戶可視實際情況選擇；
10、如循環水濁度長期高至50ppm以上，或含油污等雜質，則需視水質條件選用pvc網格填料或304不銹鋼掛板點滴填，該填料適用循環水濁度可擴展至450ppm；
11、結構穩固，塔頂設置檢修平臺，維護檢修更為方便；

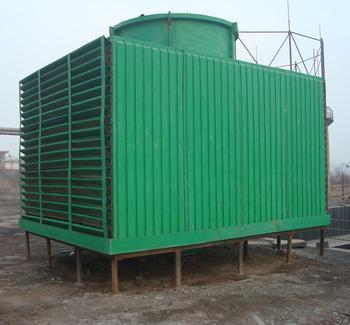

方形逆流式標準型、中溫型、高溫型玻璃鋼冷塔唐山方形涼水塔廠家
結構特點：
1、塔體由優質玻璃鋼制作而成，表面采用膠衣樹脂粘結，具有耐老化、耐腐蝕、表面鮮艷光潔、不褪色等特點，標準色為奶黃色，亦可根據用戶提供的色板專門制造。
2、配用風機由鋁合金和玻璃鋼兩種，具有塔機匹配合理、風量大、噪聲低、效率高、運轉平穩、風速均勻、壽命長等特點。電機采用戶外立式冷卻塔專用電機，具有節能、高效等優點，減速器采用最新設計的冷卻塔專用減速器，運轉平穩，效率高、噪音小、溫升低、壽命長，大塔還采用多臺風機并列運轉，并具有獨立的氣室，運行時可隨氣象參數變化，用停開部分風機的辦法來節約電能消耗。
3、填料經本廠熱工測試中心測試，選用新型高效填料，具有水的再分部均勻、親水性好、風阻小、耐高溫等特點。
4、鋼支架采用先進鍍鋅工藝，鍍鋅后添加二道防銹油漆，防腐能力特別強。由于可組合安裝，故處理水量可成倍增加，而土地占用面積較小。
5、本塔為矩形結構，外形美觀，與建筑物十分協調，特別適宜于賓館、酒家等高級建筑的空冷系統。
6、積水型塔底盤有積水槽可替代混凝土水池用，貯水量大，并裝有手動、自動補給水裝置和排污、溢流管等，能節約大量水池費用，是目前國內新穎系列產品。
產品設計氣象條件：
大氣壓P=1.004×105Pa(753mmHg)
溫球溫度 τ=28℃ 干球溫度θ=31.5℃
產品型號：
標準型—指進塔水溫t1=37℃
出溫水塔　t2=32℃
中溫型—指進塔水溫t1=40℃
出塔水溫　t2=32％
高溫型—指進塔水溫t1=60℃
出塔水溫　t2=35℃
產品選例說明：
BLSJ—300指設計工況下每小時循環冷卻300噸水量的圓形逆流式標準低噪聲集水型冷卻塔。
FBLSSD—300指設計工況下每小時循環冷卻300噸水量的方形逆流式超低噪聲多臺風機型冷卻塔。
HBL（Ⅱ）DW—500指設計工況下每小時循環冷卻500噸水量的矩形橫流式中溫多臺風機無底盤型冷卻塔。
選型與使用
選塔時需知冷卻水量Q和進塔水溫t1，出塔水溫t2，空氣濕球溫度τ,按本說明的熱力性能曲線確定塔的規格。冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施，冷卻塔造價需增加。
循環水的濁度不大于50mg/1，短期不大于100mg/1。不宜含有油污和機械型雜質。必要時需采取滅藻及水質穩定措施。
冷卻塔的進出水管方向可按90°、180°、270°旋轉。
布水系統是按名義水量設計的，如實際水量與名義水量相差±15%以上，訂貨時應說明，以便修改設計。
冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
風機葉片安裝角度可調，但要保證角度一致，且電機的電流不超過電機的額定電流。
風機可短時低速倒轉以消冰。
當用冷卻塔的水盤作水池時須另安裝“自助給水管”、“急速給水管”、“排污管”、“溢水管”，訂貨時須特別提出，冷卻塔報價不包括這部分價格。
冷卻塔零部件在存放運輸過程中，其上不得壓重物，不得曝曬，且注意防火。冷卻塔安裝、運輸、維修過程中不得運用電、氣焊等明火，附近不得燃放爆竹煙火。如有阻燃要求，訂貨時應提出。
本塔的運輸重量按填料水膜厚0.5mm計，沒考慮結垢后及粘附其他雜質的質量，如水質較差，建議濕重適當增加。本基礎荷載已按結垢重量計量。唐山方形涼水塔廠家
