700-972-4AA02/700-972-6AA02

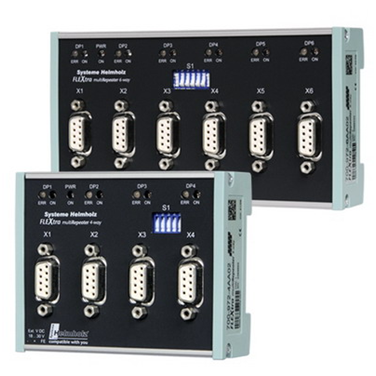

Profibus/MPI多路中繼器 （4路、6路Profibus 總線中繼器）
FLEXtar多路中繼器是一個多現場總線中繼器，它可以安裝在DIN導軌上，讓更新的電信號傳輸?shù)娇偩€上并重新發送（波特率重組并重新轉發）。水平垂直信號和標記占空比均備完全準確復制。該設備支持從9.6 kbps ~ 12Mbps的自動檢測傳輸速率。
一臺設備可擴建至4至6個支線
增加更多總線站點數量
用于總線擴展或增加支線
也可用于MPI網絡
LED燈可顯示每個分段狀況
停止中繼功能，開關關閉分段或所有支線
電氣隔離
|
產品描述 |
產品型號 |
|
FLEXtar 4路中繼器 |
700-972-4AA02 |
|
FLEXtar 6路中繼器 |
700-972-6AA02 |
|
技術參數 |
||
|
|
700-972-4AA02 |
700-972-6AA02 |
|
尺寸 （D×W×H mm） |
35×94×72 |
35×137×72 |
|
重量 |
約 180g |
約 275g |
|
電源 |
18 – 30 VDC |
18 – 30 VDC |
|
輸出電壓 |
5 V，150 m A 每段 |
5 V，150 m A每段 |
|
分離勢 |
500 V |
500 V |
|
電流消耗 最大 |
280 m A |
400 m A |
|
分段連接 |
通過PROFIBUS總線連接器 |
通過PROFIBUS總線連接器 |
|
Profibus總線界面 傳輸速率 最大 |
12 Mbps 最大檢測 |
12 Mbps 最大檢測 |
|
協議 |
PROFIBUS DP to EN 61 158-2 |
PROFIBUS DP to EN 61 158-2 |
|
環境溫度 儲運溫度 |
0℃…+60℃ -25℃…+75℃ |
0℃…+60℃ -25℃…+75℃ |
|
防護等級 |
IP 20 |
IP 20 |
