2000W連續光纖激光電機定子焊接機

一、 設備概述

這是一款專門為新能源汽車驅動電機、工業伺服電機等定子組件的高效、高質量焊接而設計的自動化激光加工系統。它采用2000W連續光纖激光器作為核心熱源，通過高精度運動控制與工裝夾具，實現對電機定子鐵芯、銅/鋁繞組（發卡電機）、接線端子、冷卻水道等關鍵部位的精密封裝與連接。

二、 核心組成部分

1. 激光系統：

• 激光器：2000W（或更高功率）連續光纖激光器，輸出穩定、光電轉換效率高（>30%），光束質量佳（M2<1.1）。

• 激光焊接頭：配備高精度準直、聚焦鏡組，集成同軸保護氣吹送和實時測溫/視覺監測模塊，確保焊接過程穩定。

2. 運動與控制系統：

• 多軸機器人/精密數控機床：通常采用六軸工業機器人（負載大、靈活性高）或定制化多軸數控系統，實現復雜三維軌跡的精確行走。

• 高精度轉臺：用于固定和旋轉定子，實現環縫或分段焊接。

• PLC總控系統：集成激光器、機器人、外圍設備（如定位夾具、安全光柵）的協同工作，提供人機交互界面。

3. 專用工裝夾具：

• 根據定子型號定制，實現快速、精準的定位與夾緊，確保焊縫一致性。通常具備自動上下料接口，可集成到自動化產線中。

4. 輔助系統：

• 保護氣系統：提供高純度氬氣等，防止焊縫氧化。

• 水冷系統：為激光器和焊接頭提供穩定冷卻。

• 煙塵凈化系統：吸收焊接產生的煙塵與飛濺，保持工作環境清潔。

• 安全防護：全封閉防護房、安全聯鎖、激光警示標識等。

三、 核心技術與工藝特點

1. 高速深熔焊：2000W的高功率密度可實現深熔焊（鎖孔焊），焊接熔深大、深寬比高，能一次性焊透多層銅或鋁材，效率遠高于傳統氬弧焊或電阻焊。

2. 非接觸式加工：激光焊接無機械應力，對精密定子部件變形極小，能有效保護絕緣層。

3. 極高的精度與一致性：激光光斑細?。?.1-0.5mm），熱影響區窄，焊縫美觀（魚鱗紋均勻），重復定位精度可達±0.05mm，非常適合大批量生產。

4. 強大的材料適應性：

• 純銅/銅合金焊接：這是該設備的關鍵技術優勢。針對銅的高反射率，設備通過高功率密度和光束擺動技術，實現穩定、低飛濺的優質焊接。

• 鋁/鋁合金焊接：同樣可有效應對。

• 異種材料焊接：可實現銅與鋁、鋼與銅等的可靠連接。

5. 智能化與數字化：

• 過程監控：集成視覺定位、焊接熔池監測（如Pyrometer）、焊縫跟蹤（Seam Tracking），實時調整參數，確保零缺陷生產。

• 數據管理：記錄所有焊接參數和過程數據，實現產品質量全程可追溯。

四、 主要應用場景（電機定子）

1. 發卡電機（Hairpin）扁線繞組焊接：這是最主要、最典型的應用。焊接大量銅扁線（發卡）的端部，形成可靠的電氣連接。2000W功率足以應對多根厚扁線的同時焊接，效率極高。

2. 定子鐵芯疊片焊接：焊接定子硅鋼片疊層，增強其整體性和機械強度。

3. 接線端子與匯流排焊接：將外部電纜或內部繞組的引出線與端子可靠連接。

4. 冷卻水道封焊：對電機殼體的冷卻水道進行密封焊接，確保無泄漏。

五、 應用優勢

• 高效率：焊接速度可達每分鐘數米至數十米，是傳統方法的5-10倍以上，節拍顯著縮短。

• 高質量：焊縫強度高、電阻率低（導電性好）、氣密性優良，極大提升了電機性能和可靠性。

• 低變形與熱損傷：保護了繞組的絕緣性能，降低了后續處理成本。

• 高自動化與柔性：換型快速，通過編程即可適應不同型號定子的焊接需求，降低人工成本。

• 綠色環保：能耗相對較低，無耗材，煙塵少，符合現代智能制造要求。

六、 市場定位

該設備屬于中高端激光工業裝備，主要面向：

• 新能源汽車電機供應商（如特斯拉、比亞迪、蔚來等的供應鏈企業）

• 高端伺服電機與工業電機制造商

• 專業的電機零部件制造企業

• 大型汽車零部件一級供應商（Tier 1）

七、 總結

2000W連續光纖激光電機定子焊接機是當前電機智能制造產線中的關鍵設備。它將高功率光纖激光技術與自動化、智能化深度融合，完美解決了新能源汽車驅動電機等高性能電機在高效率、高質量、高一致性生產方面的核心痛點。隨著電機向高功率密度、扁線化發展，這類設備已成為提升企業核心競爭力的重要投資。

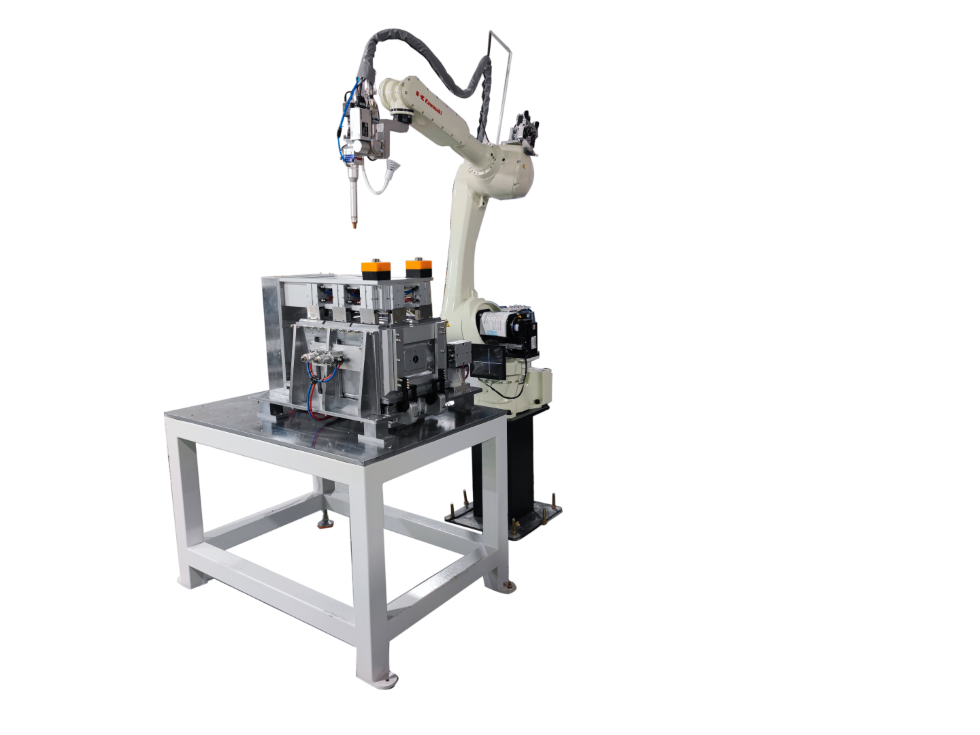

產品展示：

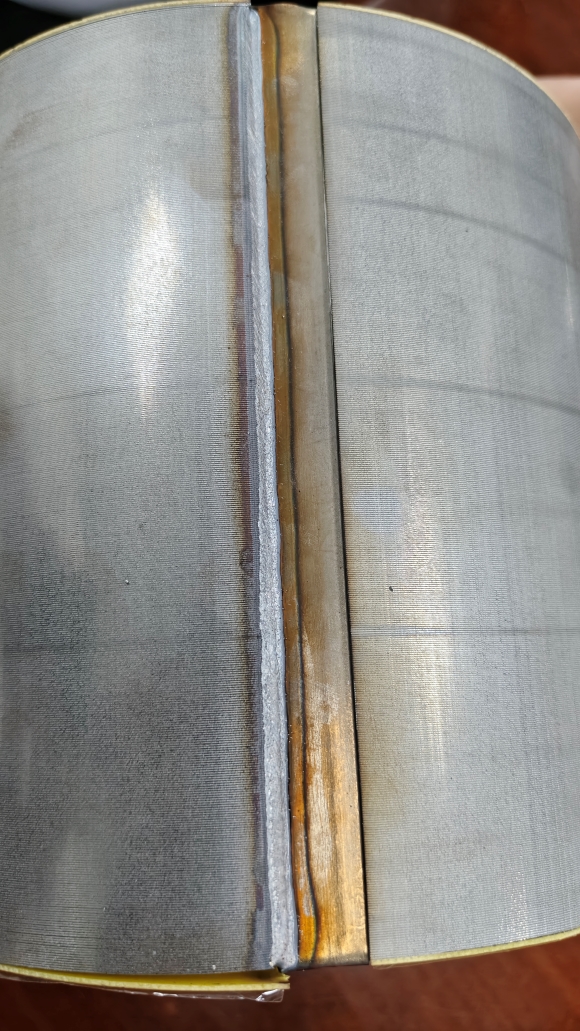

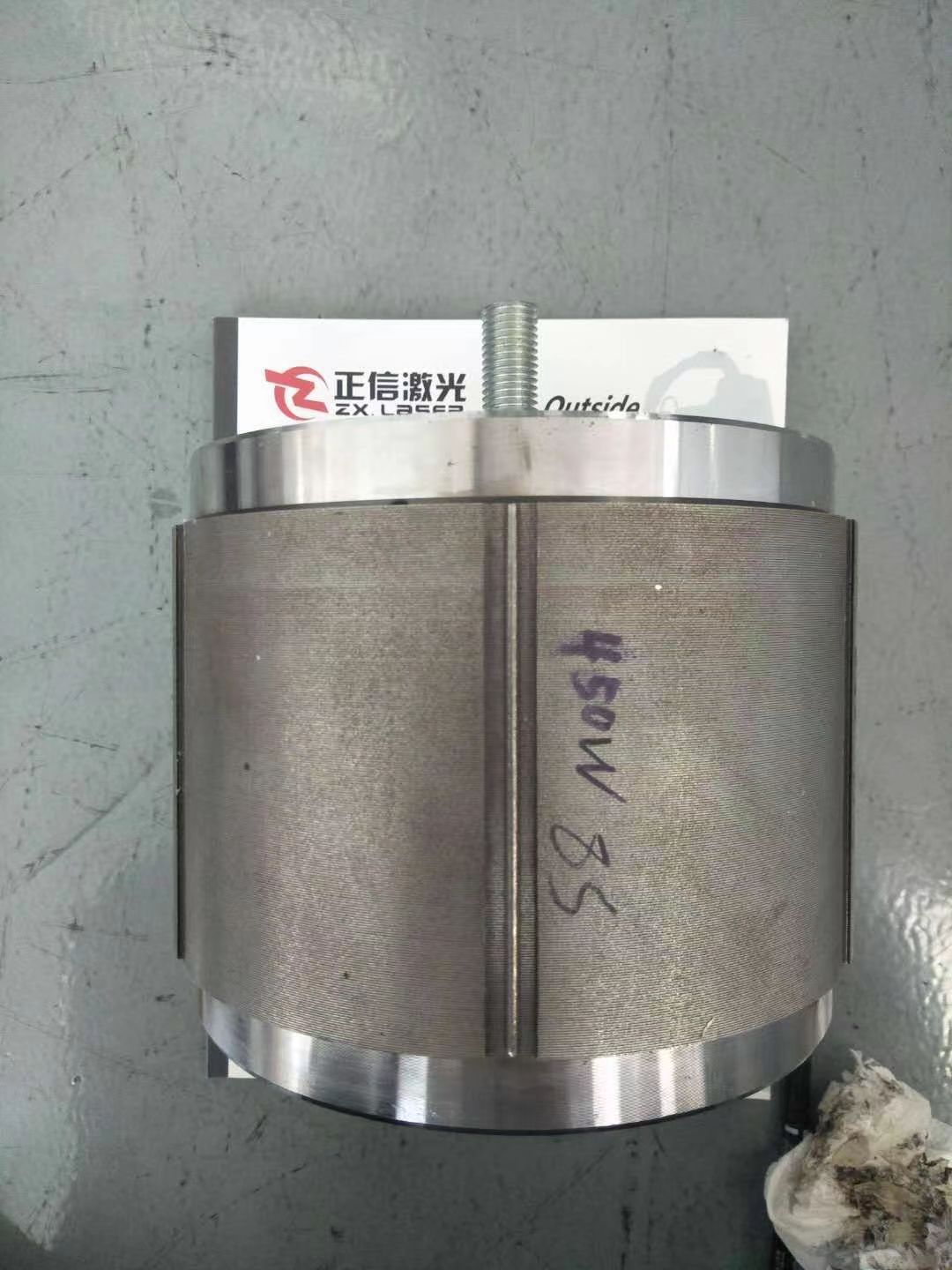

樣品展示：
