DC-DC 電源模塊 DW(15-20)W-B3 系列
DW(15-20)W-B3 系列

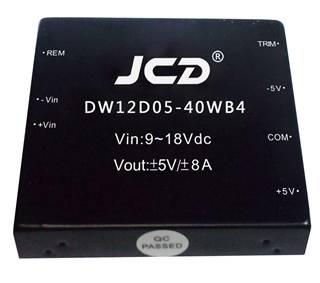

典型特性 產品圖片
⊙ 轉換效率可達到 90%；
⊙ 寬電壓輸入
⊙ 開關頻率 300±30KHz
⊙ 輸入輸出高隔離，隔離電壓 1.5KV
⊙ PCB 板上直插式安裝
⊙ 具有過流保護、過熱、短路保護、自恢復電路
型號
額定輸入電壓（V） 標稱輸出電壓/電流（outV/A）；<h1>dc-dc模塊電源，3.3V電源模塊規格書</h1>電源模塊報價，DC/DC電源模塊，電源模塊廠家
標稱輸入電壓范圍
Vo1輸出特性
輸出電壓精度 ±1%
源效應 標稱負載，全電壓
范圍 ±0.2%
負載效應 20%-100%額定負載 ±0.5%
紋波及噪聲 20MHzBm 滿載 V0≤50mV,
OV≤80mVp-p Other≤120mVp-p±10%
啟動延時時間 典型值 1s
一般特性
項目 條件 最小 典型 最大 單位
存儲濕度 95 ℃
工作溫度 -30 85 ℃
存儲溫度 -45 105 ℃
工作時外殼溫升 65 80 ℃
外殼材質 金屬殼
絕緣特性
項目 測試條件 典型 最大 單位
絕緣電阻 500VDC 1000 MΩ ；<h1>dc-dc模塊電源，3.3V電源模塊規格書</h1>電源模塊報價，DC/DC電源模塊，電源模塊廠家
隔離電壓
輸入與輸出：測試時間 1 分鐘，漏電流小于 1mA 1500 Vdc
輸入輸出與 FG ：測試時間 1 分鐘，漏電流小
于 1mA 1500 Vdc
最小故障間隔時間： 2x105 Hrs
外型與管腳的定義
部分英文代表意義
⊙ NC：表示此管腳無任何電氣連接意義（實際上用來固定模塊電源的空腳）
⊙ NP:表示無此管腳
⊙ FG:表示接大地管腳
⊙ CASE：表示接外殼管腳
⊙ L:表示接火線 N:表示接零線
⊙ REM:表示遙控（是用來遠程控制，有時也用 CNT）
⊙ TRIM:表示輸出電壓微調端（配合±S 或±Vout 調節）
⊙ +S:表示輸出電壓下調 -S：表示輸出電壓上調
⊙ ADJ：表示輸出電壓微調（但一般用來表示上調而不做下調）
⊙ COM:表示公共接地管腳 GND:表示單路接地管腳
⊙ +Vin:表示輸入正電壓 -Vin:表示輸入負電壓
⊙ +Vout:表示輸出正極 -Vout:表示輸出負極。<h1>dc-dc模塊電源，3.3V電源模塊規格書</h1>電源模塊報價，DC/DC電源模塊，電源模塊廠家。
