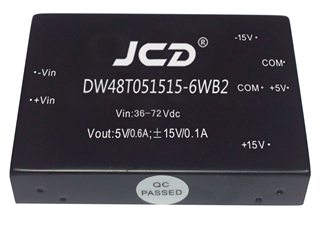

<h1>舟山dc/dc電源模塊</h1>dc/dc電源模塊，DC/DC模塊電源，電源模塊報價

      二次集成和封裝技術——為提高功率密度，近年開發的模塊電源無一例外采用表面貼裝技術。由于模塊電源的發熱量嚴重，采用表面貼裝技術一定要注意貼片器件和基板之間的熱匹配，為了簡化這些問題，最近出現了MLP(Multilayer Polymer)片狀電容，它的溫度膨脹系數和銅、環氧樹脂填充劑以及FR4 PCB板都很接近，不易出現象鉭電容和磁片電容那樣因溫度變化過快而引起電容失效的問題。另外為進一步減小體積，二次集成技術發展也很快，它是直接購置裸芯片，經組裝成功能模塊后封裝，焊接于印制板上，然后鍵合。這一方式功率密度更高，寄生參數更小，因?yàn)椴捎孟嗤牧系幕煌骷臒崞ヅ涓?，提高了模塊電源的抗冷熱沖擊能力。李澤元教授領導的CPES在工藝上正在研究IPEM(IntegratedPower Electronics Module)，它是一種三維的封裝結構，主要針對功率電路，取代線鍵合技術。

       負載點電源模塊供應系統 (POL) 或使用點電源供應系統 (PUPS) 等供電系統都廣泛采用同步降壓轉換器。這種同步降壓轉換器采用高端及低端的 MOSFET 取代傳統降壓轉換器的箝位二極管，以便降低負載電流的損耗。同步降壓轉換器，工程師設計降壓轉換器時經常忽視“擊穿”的問題。每當高端及低端 MOSFET 同時全面或局部啟動時，便會出現“擊穿”的現象，使輸入電壓可以將電流直接輸送到接地。 擊穿現象會導致電流在開關的一瞬間出現尖峰，令轉換器無法發揮其的效率。我們不可采用電流探頭測量擊穿的情況，因?yàn)樘筋^的電感會嚴重干擾電路的操作。我們可以檢查兩個場效應晶體管 (FET) 的門極/源極電壓，看看是否有尖峰出現。這是另一個檢測擊穿現象的方法。(上層 MOSFET 的門極/源極電壓可以利用差分方式加以監測。) dc/dc電源模塊，DC/DC模塊電源，電源模塊報價
      我們可以利用以下的方法減少擊穿現象的出現。
采用設有“固定死區時間”的控制器芯片是其中一個可行的辦法。這種控制器芯片可以確保上層 MOSFET 關閉之后會出現一段延遲時間，才讓下層 MOSFET 重新啟動。這個方法較為簡單，但真正實行時則要很小心。若死區時間太短，可能無法阻止擊穿現象的出現。若死區時間太長，電導損耗便會增加，因?yàn)榈讓訄?chǎng)效應晶體管內置的二極管在整段死區時間內一直在啟動。由于這個二極管會在死區時間內導電，因此采用這個方法的系統效率便取決于底層 MOSFET 的內置二極管的特性。 另一個減少擊穿的方法是采用設有“自適應死區時間”的控制器芯片。這個方法的優點是可以不斷監測上層 MOSFET 的門極/源極電壓，以便確定何時才啟動底層 MOSFET。 高端 MOSFET 啟動時，會通過電感感應令低端 MOSFET 的門極出現 dv/dt 尖峰，以致推高門極電壓 。若門極/源極電壓高至足以將之啟動，擊穿現象便會出現。出現在低端MOSFET的dv/dt感生電平振幅，自適應死區時間控制器負責在外面監測 MOSFET 的門極電壓。因此，任何新加的外置門極電阻會分去控制器內置下拉電阻的部分電壓，以致門極電壓實際上會比控制器監控的電壓高。 dc/dc電源模塊，DC/DC模塊電源，電源模塊報價
      預測性門極驅動是另一個可行的方案，辦法是利用數字反饋電路檢測內置二極管的導電情況以及調節死區時間延遲，以便將內置二極管的導電減至最少，確保系統可以發揮的效率。若采用這個方法，控制器芯片需要添加更多引腳，以致芯片及電源模塊的成本會增加。 有一點需要注意，即使采用預測性門極驅動，也無法保證場效應晶體管不會因?yàn)?dv/dt 的電感感應而啟動。
