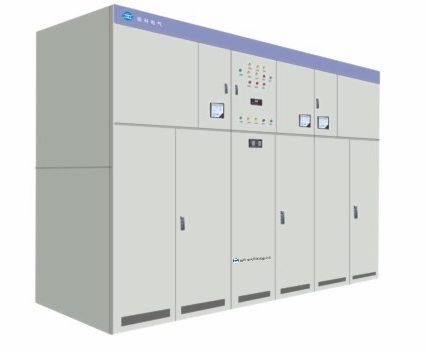

高壓籠型電動機液態起動柜
RQYG系列高壓籠型液態軟啟動裝置

1、適用范圍
適用于三相交流3KV～10KW的大中型交流異步電動機或同步電動機的軟啟動與保護，產品應用于建材、冶金、石油、化工、水利、電力、輕工、制藥和采礦等工業領域。

2、工作原理
在被控電動機的定子回路中串入特制的液態可變電阻器，隨著電動機的啟動，電阻器的阻值均勻無級平滑減小，使電動機的端電壓均勻提高，電動機轉速均勻提升至接近額定轉速時，電動機投入正常運行，電阻器自動切除。在整個啟動過程中，因電阻器為純阻性，因此，無諧波污染電網。

3、性能特點
◇啟動時間、電阻器阻值可根據不同工況進行調整
◇可自動檢測電阻器溫度，滿足重復啟動
◇電阻器阻值可根據電動機的電磁轉矩、啟動電流進行即時調整，有效控制電網壓降
◇可用專用計算機防真軟件對啟動過程模擬防真
◇啟動過程平滑，對電動機和電網無沖擊
◇采用可編程控制器，操作簡便，可實現遠程通信和計算機集中控制
◇啟動電流可預置
◇友好的人機界面
◇完善的報警功能和保護功能

4、技術指標
◇最高電壓（kV）        3.6、    7.2、      12、（有效值）
◇額定功率（kW）        ~30000
◇啟動電流                      1.5~3.5Ie（與電機和拖動負載有關）
◇啟動時間            10~60~100    可調整
◇重復啟動                      2~5  次（常溫  與電動機功率和拖動負載有關）
◇防護等級                      IP20      IP30

5、執行和參照標準
《高壓交流電機液態電阻起動裝置》              QB/FRK3-2008
《高壓開關設備和控制設備共用技術要求》  GB/T11022-1999      IEC60694：1996
《3～35KV交流金屬封閉開關設備》                GB3906-2006          IEC298：1990
6、型號說明
RQYG□-□/  □-  □  □

Y：異步交流籠型電動機
T：同步交流籠型電動機
Y：定子繞組星型接法（星點可以打開）
△：定子繞組角型接法或Y型星點不可以打開
電動機額定電壓（KV）
電動機額定功率（kW）
設計序號
產品名稱代號

7、使用環境條件
◇  環境溫度              0~40℃          （帶加熱裝置-10℃）
◇  相對濕度不超過90%
◇  海拔高度不超過2000米
◇  地面傾斜度不大于5°
◇  安裝地點無火災、危險，無化學腐蝕及劇烈震動
◇  特殊使用條件可在訂貨時具體協商

8、一次方案圖

9、產品規格

RQYG-Y適用于高壓籠型電動機定子繞組Y接法（星點可以打開）
規格型號    電  機
功  率    外型參考尺寸    安裝參考尺寸    一次
方案    啟動柜    星點柜
        寬
W    深
D    高
H    w    d    φ
RQYG-500/□/Y□    500    1200    1200    2300（2650）    1040    1140    14    01    1
RQYG  -1500/□/Y□    1500    1500    1200    2300（2650）    1340    1140    14    01    1
RQYG  -2500/□/Y□    2500    1700    1500    2650（2800）    1560    1440    14    01    1    1
RQYG  -3500/□/-Y□    3500    1200    1200    2650（2800）    1040    1140    14    02    3    1
RQYG  -5500/□/Y□    5000    1400    1400    2650（2800）    1240    1340    14    02    3    1
RQYG  -7500/□/Y□    7000    1400    2000    2650（2800）    1240    1940    14    03    3    1
RQYG  -10000/□/Y□    10000    1400    2500    2650（2800）    1240    2440    14    03    3    1
RQYG  -14000/□/Y□    15000    1700    2500    2650（2800）    1540    2440    14    03    3    1
RQYG  -18000/□/Y□    18000    1400    2500    2650（2800）    1240    2440    14    03    6    1
RQYG  -22000/□/-Y□    22000    1500    2500    2650（2800）    1340    2440    14    03    6    1
RQYG  -25000/□/Y□    25000    1700    2500    2650（2800）    1540    2440    14    03    6    1
RQYG  -30000/□/Y□    30000    特殊設計
RQYG  -△    適用于高壓籠型（同步）電機定子繞組  △  接法或Y型星點不可以打開
RQYG  -1500/□/-△□    1500    1500    1500    2650（2800）    1340    1400    14    05、06    1
RQYG  -2000/□/△□    2000    1700    1500    2650（2800）    1540    1400    14    05、06    1
RQYG  -3500/□/△□    3500    1200    1200    2650（2800）    1040    1140    14    04    3    1
RQYG  -5500/□/△□    5000    1400    1400    2650（2800）    1240    1340    14    04    3    1
RQYG  -7500/□/△□    7000    1400    2000    2650（2800）    1240    1940    14    04    3    1
RQYG  -10000/□/△□    1000    1700    2500    2650（2800）    1540    2440    14    04    3    1
RQYG  -15000/□/△□    15000    1400    2500    2650（2800）    1240    2440    14    04    6    1
注:以上尺寸只做參考,以到貨實際尺寸為準!
根據電動機功率及負載情況選擇啟動設備規格，對啟動負載特別重的特殊電動機（如除塵風機、燒結機、潤磨機等重載啟動電動機）選擇大一等級的啟動設備，以保證設備的可靠啟動與運行。

10、訂貨須知
請?zhí)峁┫铝匈Y料：
◇  電動機型號、額定功率、額定電壓、額定電流
◇  定子繞組接法（星點可否打開）
◇  拖動負載種類、啟動頻繁程度
◇  電動機的拖動負載特性
◇  配套開關柜進出線方式
◇  設備表面顏色
