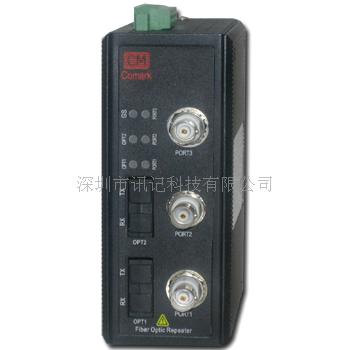

供應ControlNet總線HUB中繼器
產品名稱:ControlNet總線HUB中繼器
描    述:
Ci-CC30產品是一款ControlNet協議型現場總線HUB中繼器,支持基于ControlNet協議的現場總線，獨立3路總線電接口數據相互轉發功能,電信號中繼并為電纜系統提供星形鏈接.能夠延長ControlNet總線的傳輸距離,改變總線拓?fù)浣Y(jié)構,同時具有光電隔離、降低干擾等性能.

詳細介紹:

概述：
本系列產品是一款ControlNet協議型現場總線HUB中繼器,支持基于ControlNet協議的現場總線，獨立3路總線電接口數據相互轉發功能,電信號中繼并為電纜系統提供星形鏈接.Ci-CC30系列基于ControlNet標準。深圳市訊記科技有限公司是專業的工業網絡設備提供商,設備采用最新技術,完全自主知識產權,推出業內創新功能的產品.
本設備能夠延長ControlNet總線的傳輸距離,改變總線拓?fù)浣Y(jié)構,同時具有光電隔離、降低干擾等性能.產品為工業級設計、IP30防護等級、波浪紋鋁制加強機殼、35mmDIN導軌安裝、DC9-36V寬電壓冗余雙電源、具備繼電器告警輸出、隔離保護等優點。
特點：
l      支持3路獨立ControlNet總線，支持標準規范中的預定通信速率.
l      3端口集線器和中繼器功能,方便實現星形結構和延長電纜距離.
l      4個雙色LED狀態指示燈,電源故障繼電器輸出告警.
l      電接口光耦隔離,4000V的防雷,1.5A過流,600W浪涌保護.工業級設計,EMC測試認證.
l      DC9-36V寬電壓冗余雙電源,DC1500V電源隔離,反接保護.
l      IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式.
性能指標：
數據電接口:
Ø    BNC連接器，接口符合ControlNet的協議規范.
Ø    支持ControlNet總線標準.
Ø    通信速率：5MBit/s.
Ø    信號延時（電口）：≤6Bit
Ø    具備4000V的防雷擊以及1.5A的過流保護和600W浪涌保護功能；
Ø    終端電阻：本機不帶終端電阻,請按需要外接.
電源及保護：
Ø    電源：雙電源冗余輸入,DC（9-36）V,典型DC24V，功耗<4W,  具有DC1500V電壓隔離以及反接保護功能,工業端子接口.  (請使用工業標準電源,否則會引起通信故障或設備損壞).
Ø    繼電器告警輸出：鏈路故障和電源故障告警輸出，觸點最大容量：DC48V/1A,工業端子接口.
機械特性：
Ø    外形尺寸：147x118x54mm（高x深x寬）
Ø    外            殼：IP30防護等級,波浪紋鋁制加強機殼.
Ø    安裝方式：35mmDIN導軌安裝.
Ø    凈            重：800g
工作環境：
Ø    工作溫度：(﹣10～+70)℃,可選寬溫(﹣40～+85)℃.
Ø    相對濕度：≤90%(無冷凝)
Ø    存放溫度：(﹣40～+85)℃
產品認證：
    EN55022：                2010(RE)
                                                      Band  Width：120KHz
                                                      Frequency  Range：30MHz  to  1000MHz
    EN61000-4-2：2001(ESD)
                                                      Air  discharge  voltage：±8KV
                                                      Contact  discharge  voltage:：±4KV
                                                      Criterion：B  Level  2
    EN61000-4-3：2006(RS)    3V/m（80-1000MHz）
                                                      Criterion：A  Level  2
    Test  Standards：EN1122:2001
                                                          EPA3050B，EPA3052，EPA3540C，EPA3060A
    Testing  item：          Pb、Cd、Hg、Cr6+、PBBs
    Test  Results：          N.D.

訂貨信息：
產品型號  產品系列化  規格及介紹  單位
Ci-CC30  三電  ControlNet  總線HUB中繼器，三路獨立ControlNet接口，5M速率.  臺
