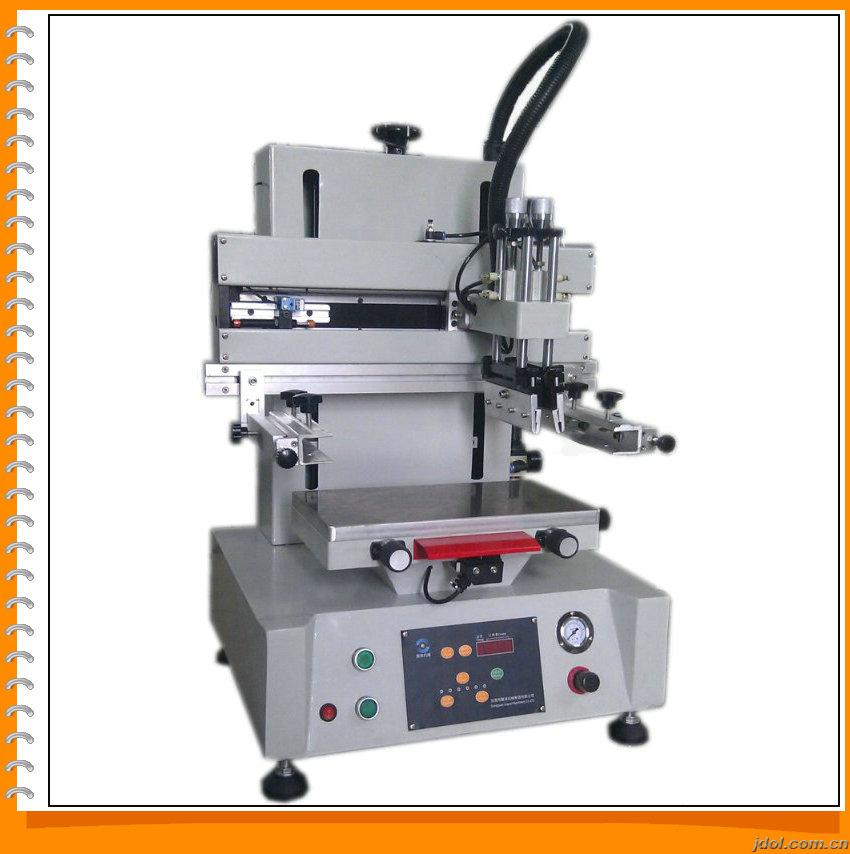

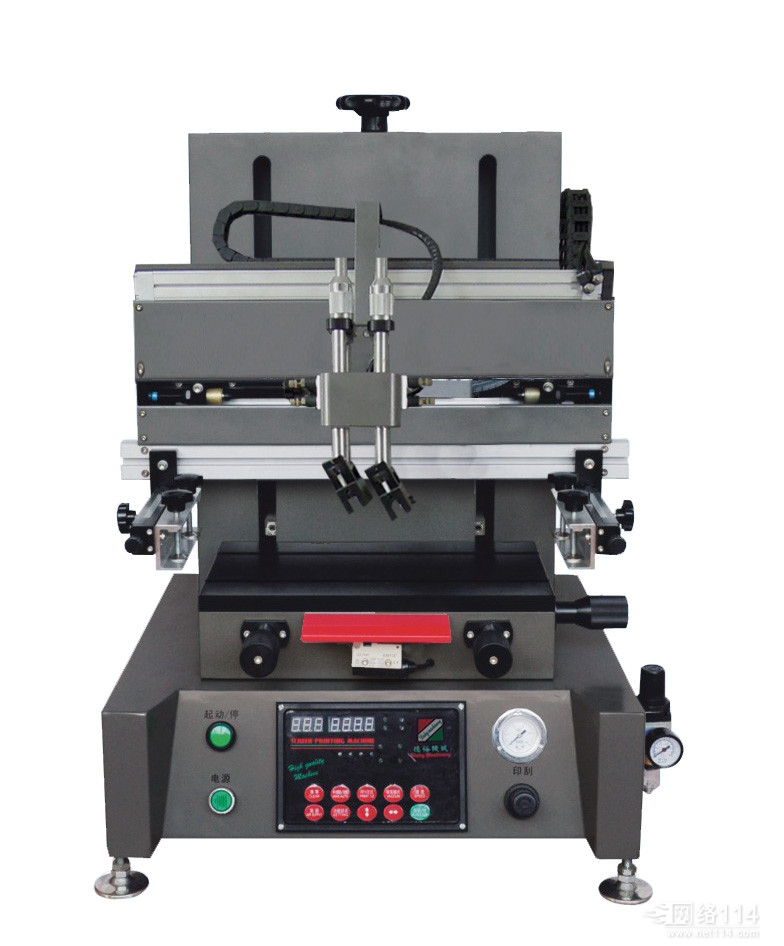

氣動臺式平面網印機 一、 型號：HY-2030T 二、設備用途 適用產業：適用于各種平面/片/平板印件的絲印作業。例如：薄膜按鍵、撓性電路板、手機面板、觸控、五金、塑膠、電子等工業產品印刷。 三、 設備結構 1、微電腦控制各功能動作，操作簡單方便，內設五位自動計數器。 2、所有氣動元件采用日本SMC品牌，確保機器質量?jī)?yōu)良。 3、左右橫刮采用進口電機+線性導軌驅動，確保走位平穩順滑。 4、網版升降采用日本SMC氣缸+柱形導軌驅動。 5、工作臺可進行前后，左右、平面擺角微調，網框可以前后微調，調校方便、快捷。 6、工作臺:T槽臺/吸風臺可選擇。 7、自動平衡刮刀，保證刮油壓力均衡，刮刀壓力可自由調節，.印刷行程和速度可調，能滿足不同的印刷要求，整機機械誤差5個絲以內。 8、操作外加按鍵面板，使手動調機過程安全方便，防止人機操作的失誤。 9、多重安全保護設計，保證人身安全，配合人機的安全提示，快速排除安全故障和隱患。 10、免油式三點組合不產生排氣油霧污染，適合無塵室內使用。 11、可根據客戶要求定制，滿足不同使用要求。 四、詳細參數： 項次 項目 內容 產 品 參 數 1 機器外形尺寸 長794mm*寬580mm*高1070mm 2 機器重量 約115kg 3 工作臺面離地高度 430±30mm 4 印刷臺面尺寸 250*450mm 5 最大印刷面積 200*300mm 6 印件厚度 0～50 mm 8 最快印刷速度（全速） 1000片/小時 9 相數、電壓、頻率 單相、220V、 50Hz 10 氣源壓力 5~6kgf/cm2 11 功率 100W 12 耗氣量 1.8L/cycle 印 刷 機 頭 參 數 13 印刷方向 面向機器從右向左 14 印刷頭驅動方式 有桿氣缸 15 印刷速度 0mm~600mm/sec 16 印刷行程 300mm 17 刮膠/回墨刀型式 鋁擠型 18 刮膠/回墨刀口距離 50MM 19 刮刀/回墨刀上下行程調節方式 手動微調 20 刮刀/回墨刀上下壓力控制 精密調壓閥+精密導柱+氣缸 21 刮刀/回墨刀上下行程 30MM可調 24 印壓可調尺寸 30MM可調 25 刮刀可傾斜角度 ±200 26 回墨刀可傾斜角度 ±200 27 印刷行程與臺面平行度 ±0.05MM 28 刮膠/回墨刀水平調整角度 ±80 29 操控方式 微電腦控制 網 版 結 構 參 數 30 裝框方向 由前方插入 31 最大網框尺寸 400×620mm 32 網框厚度范圍 20～30mm 33 網框微調范圍 ±10mm 34 網框懸臂固定方式 可調把手鎖固 35 網版固定方式 五星把手螺絲鎖固定 36 網版升降驅動方式 氣缸+精密導柱導向 37 網框上升高度 0～150mm 38 網版水平垂直上下定位精度 0.1MM 印 刷 臺 面 參 數 39 工作臺材質 鑄鋁+精細硬化處理 40 吸氣孔孔徑 ∮1.5或∮1.0、∮0.8加密 41 定位方式 X、X、Y臺面移位 42 臺面吸氣面積 195*360mm 43 臺面平面精度 0.1mm 44 臺面粗糙度 1.6 45 印刷精度 ±0.05mm 46 重復印刷精度 ±0.05mm 47 臺面微調精度 0.01mm 安 全 保 護 48 安全保護 臺面前紅色壓板 49 緊急停止開關 急停按鈕 50 氣壓源壓力檢知 5~6kgf/cm2 五、 設備配置 設 備 配 置 項次 項目 內容 1. 直線導軌 臺灣上銀，印刷導軌 2. 網框上下傳動導柱 自制 3. 印刷氣缸 臺灣亞德客 4. 上下氣缸 臺灣亞德客 5. 印刷氣缸 臺灣亞德客 6. 操作面板 微電腦控制 7. 軸承 日本NSK 8. 氣缸電磁閥 臺灣亞德客 9. 調速閥 臺灣亞德客
