供應 相貫線數控切割機 五軸打坡口相貫線切割機
簡介：
設備為五軸數控相貫線切割機，主要進行鋼管相貫線自動等離子切割。具有高效、高精度、操作方便的特點。是客戶提高生產率、保證產品質量及降低工人的勞動強度尚佳選擇。
技術參數：
項目
參數
割炬升降最大行程
設備規格
Φ30～φ300mm
150mm
Φ50～φ400mm
200mm
Φ90～φ700mm
350mm
Φ300～φ1500mm
750mm
工件長度
1000-12000mm（根據客戶需要）
火焰切割厚度
50mm
等離子切割厚度
根據客戶選擇的電源功率決定(3-25mm)
工件切割誤差
±0.5mm
控制軸數
5軸
坡口偏擺角度
±60°
整機運行速度
0-5000mm/min
設定速度誤差
＜0.5mm
切割氧壓力
0.784～0.882MP
預熱氧壓力
0.392Mpa
燃?xì)鈮毫?/span>
0.049Mpa
產品特點：
1.具有五個數控軸（縱向移動、上下移動、工件回轉、割炬擺動、割炬調整）。
2.具有上位以及側位檢測功能、可檢測到切割位置處鋼管的畸形（如：鋼管的外形圓度誤差）以及位置的偏差，系統根據所測量的數值，自動修正補償割炬的位置。
3.具有單獨的割炬提升軸，用于在切割過程中對割炬的位置的進行調整，保持割炬與工件的相對位置，提高切割質量。
4.設備可配置等離子切割及火焰切割，并具有打坡口功能，可滿足工件的切割要求。
5.配有可移動升降組件對工件進行支承，工件調整方便、可靠。
6.采用觸摸屏的圖形化參數輸入，具有方便簡捷的特點。
7.主要配置：滾珠絲杠、直線導軌、行星減速器、氣動元器件、伺服電機、觸摸屏等為進口或合資產品，故整機的可靠性能高。
基本配置（機器部分）
項目
配置參數
數控割炬
1套
自動點火
1套
氣路管帶裝置
1套
縱向驅動方式
齒輪齒條
管路傳動方式
橫向拖鏈
火焰切割氣體
氧、乙炔（或氧、丙烷）
火焰切割氣體
氧、乙炔（或氧、丙烷）
數控系統
美國斯達特系統/上海交大系統

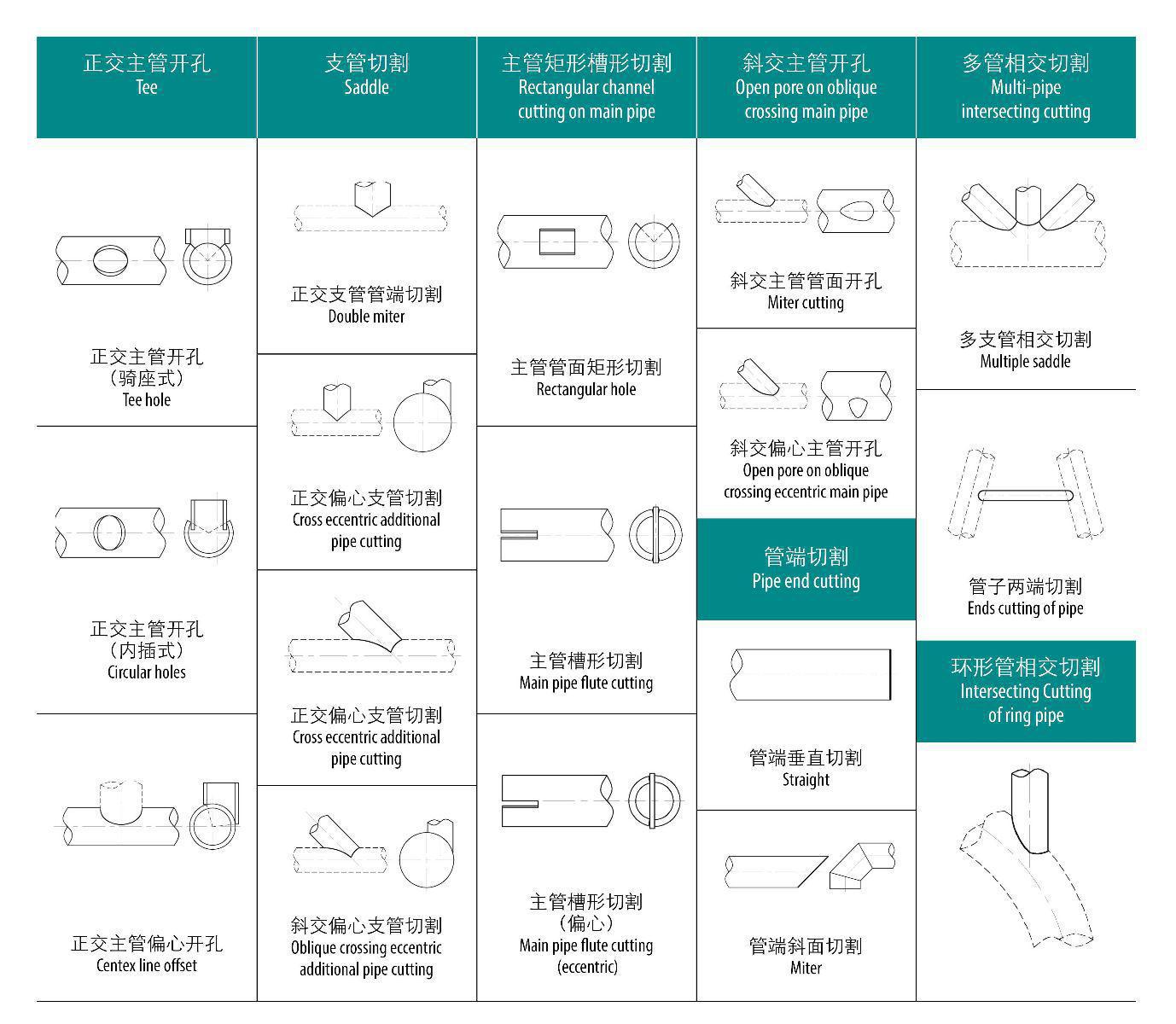

數控相貫線切割機功能：
1、可以在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。
2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3、能在圓管端部切割斜截端面。
4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截?cái)嗝妗?
5、能切割與環形主管相交的支管相貫線端頭。
6、能切割不同角度(0-60°)坡口面。
7、能在圓管上切割方孔、腰形孔。
8、能進行鋼管截?cái)唷?
切割演示：
