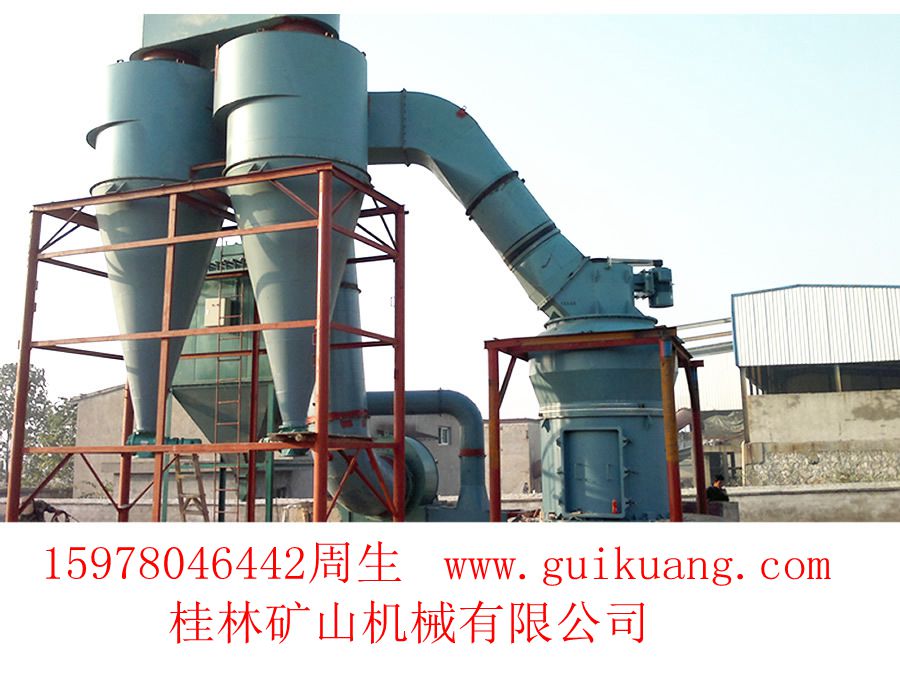

磨粉機 德版雷蒙機 桂礦牌GK9920環旋超細磨粉機

一、桂礦牌GK9920環旋超細磨粉機用途

   "桂礦牌"GK9920環旋超細磨粉機主要用于滑石、長石、沸石、方解石、重晶石、葉臘石、白云石、磷礦石、硅灰石、煤、高嶺土、膨潤土、鋁釩土、鈦白粉、硅鐵、石膏、云母、石英、剛玉、鋯英砂，金剛砂等冶金、化工、建材、制藥、陶瓷、電子、軍工等行業中莫氏硬度不大于9級濕度在6%以下的各種非易燃易爆礦產物料的深加工。

二、桂礦牌GK9920環旋超細磨粉機的特點

1、該系列機型是我公司在研究國內外雷蒙機、環輥磨、立磨等基礎上研制開發出來的一代新型專利產品。它吸收了雷蒙機、環輥磨、立磨等優點。具有沖擊、擠壓、研磨的聯合粉碎機理。使物料完全，徹底的粉碎。具有高細度、高產量、低能耗、高效率的優點。

2、研磨方式獨特：

（1）、雷蒙機是磨輥裝置繞中心軸旋轉，磨輥在離心力的作用下向外壓緊磨環，而使物料達到研磨和粉碎。

（2）、立磨是磨輥裝置到置在磨環上，磨環轉動帶動磨輥自轉而使物料達到粉碎后和研磨。

（3）、LG9920環旋超細磨粉機是磨輥裝置平行懸掛在磨環內腔，磨輥和磨環有一定的間隙（磨輥和磨環不直接接觸），磨環旋轉通過物料帶動磨輥自轉，同時磨輥在兩根高壓彈簧預緊力的作用下而使物料粉碎和研磨。

3、研磨力大：雷蒙機研磨力是磨輥裝置繞中心軸旋轉而產生的離心力， 4R3216研磨力約為：1000KG左右；而GK9920環旋超細磨粉機研磨力即為彈簧的預緊力（或液壓力）約為：2500KG左右。立磨的研磨力也是彈簧的預緊力（或液壓力）。

4、研磨面為間接型接觸：雷蒙機的研磨面是磨輥和磨環直接接觸的；立磨的研磨面也是磨輥和磨環直接接觸的，而GK9920環旋超細磨粉機研磨面不直接接觸（間接接觸）。因而雷蒙機和立磨所磨出來的物料含鐵量高，而且也會降低細粉的白度。

5、成品粒度細：GK9920環旋超細磨粉機的成品粒度高達1250以上目；而傳統雷蒙機和立磨的成品粒度只能在400目以內。改進型雷蒙機的成品粒度也只能在600目以內。

6、操作簡單、維修方便。

三、主要結構及工作原理

GK9920環旋超細磨粉機系統（見系統圖）。由振動給料機、主機、風機、超細分級機、旋風收集器、布袋除塵器、電器控制裝置及管道系統組成。根據用戶需要可配鄂式、錘式破碎機、斗式提升機等輔助設備。其中，主機由：軸承座總成1、下殼體2、罩筒體3、磨輥裝置4、懸掛裝置5、托盤裝置6、彈簧拉桿裝置7、減速機組成8。工作時，將需要粉碎的物料由主機側上方的電磁振動給料機定量、均勻、連續地送入主機內，快速旋轉的磨環離心力的作用將物料甩向磨環內壁，物料被帶入磨輥與磨環之間，在磨輥外加彈簧壓力的作用下，滾壓剪切而粉碎。同時，由循環閉路送風系統產生的高壓大流量氣流與粉碎的粉體混合成高濃度氣流進入主機上部的分級機進行分選,達不到細度的落回磨環內重磨，合格細粉則隨氣流進入旋風收集器收集，收集后的細粉經新星型卸料閥排出即為成品。各管道法蘭聯結和進料口處有外界氣體進入，這部分增加的氣體會對旋風收集器收集效率有影響，必須及時排出。排出前的氣體經袋式除塵室除塵以后排到大氣。

四、技術性能參數
