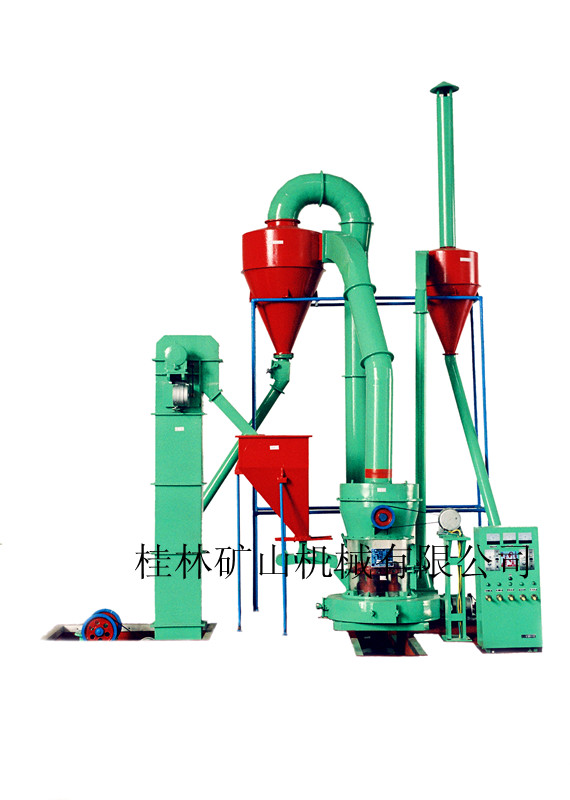

桂礦牌4R3220改進型擺式磨粉機 雷蒙機
一、用 途
桂礦牌4R3220改進型擺式磨粉機主要用于粉磨玻璃、橡膠、農藥、搪瓷、油漆、磷肥、造紙等化工行業中。硬度在莫氏七級以下，濕度6%以下非易燃、易爆的物料。如：滑石、重晶石、方解石、石灰石、錳礦石、鐵礦土、鉻礦石、石英石、石膏、膨潤土等。本機占地面積小、成套性強、用途廣、操作簡單、維修方便、性能穩定、成品過篩率高、是粉磨行業獲利極好的理想設備。
二、主要技術規范
（一）主機
（1）最大進料尺寸 20mm
（2）成品粒度 80目～600目
（3）產量（根據不同原料細度） 1～7t/h
（4）中心軸轉速 150r/min
（5）磨環內徑 φ970mm
（6）磨輥尺寸（外徑×高度） φ320×200mm
（二）分析機
葉輪直徑 φ1360mm
（三）鼓風機
（1）風量 22000m3/h
（2）風壓 6300Pa
（3）轉速 1850r/min
(四) 提升機
提升高度 5800mm
(五) GZI電磁振動給料機
（1）功率 60W
（2）給料量 5～7t/h
（六）PE—150×250 顎式破碎機
（1）進料口 150mm×250mm
（2）排料口 10mm～40mm
（七）整機機組
（1）安裝后外形尺寸（長×寬×高） 7860mm×5990mm×11880mm
（2）總重量 14.5t
（3）總功率 96.06kW
（八）、電動機
安裝部位
電動機型號
功率（kW）
轉速（r/min）
主 機
Y225S-4
45
1480
分析機
YCT200-4A
5.5
125～1250
鼓風機
Y200L-4
37
1470
畚斗提升機
Y100L2-4
3
1420
PE-150×250
Y132S-4
5.5
1440
電磁振動給料機
GZIF
0.06
