桂礦牌GK1720改進型雷蒙磨粉 雷蒙磨

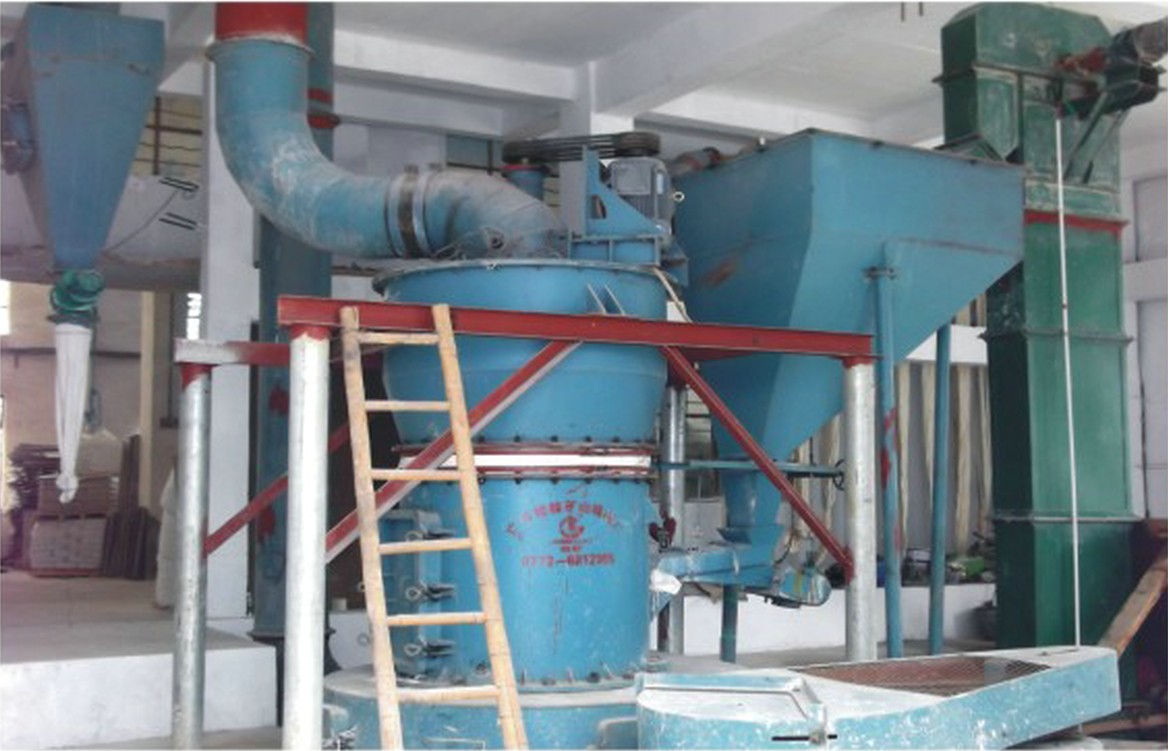

"桂礦牌"GK1720改進型雷蒙磨粉機簡介
 一、用途

    "桂礦牌"GK1720改進磨粉機是我公司工程技術人員根據市場發展需要研發設計出來的一種6R磨粉機。主要用于粉磨石灰石、方解石、白瑩石、大理石、長石、滑石、石英、石膏、石墨、硅灰石、磞潤石、鈦鐵礦、錳礦、磷礦等硬度在莫氏七級以下、濕度在6%以下的各種非易燃易爆的物料，成品細度在80-400目?jī)?nèi)可任意調整。

二、特點

     1、產量高、能耗低：產量相當于6臺4R3216磨粉機的產量，能耗為6臺4R3216磨粉機的3/4。

     2、占地面積少：設備占地面積為153平方米。在相同產量和粒度前提下，占地面積小于6臺4R3216（單臺面積56平方米）面積的1/3，節約廠房，節約基礎設施投資費用。

     3、輸送能力大：鼓風機采用高壓離心風機，風壓和風量增大，大大提高了氣力輸送能力。

     4、收集效率高：旋風收集器采用并列雙旋風收集器，比單旋風提高10%-15%的收集效率。

     5、分級精度高：分級機采用內置大葉片錐渦輪分級機，成品粒度在80-400目之內可任意調整。

     6、鏟料大：采用超大型鏟刀，使物料最大量的送入磨輥和磨環之間研磨。

     7、節能環保：余風口配備了脈沖除塵器，其收集效率高達99.9%，車間環保衛生。

三、主要技術參數

（一）主機

（1）最大進料尺寸                          35mm

（2）成品粒度                              80目～400目

（3）產量（根據不同原料細度）              6～25t/h

（4）中心軸轉速                            90/min

（5）磨環內徑                              φ1720mm

（6）磨輥尺寸（外徑×高度）                φ510×300mm

（二）分析機

 葉輪直徑                                  φ1315mm

（三）鼓風機

（1）風量                                   75000m³/h

（2）風壓                                   3550Pa

（3）轉速                                   1600r/min

 (四) 提升機

 提升高度                                   7200mm

 (五) GZIII電磁振動給料機

（1）功率                                   200W

（2）給料量                                 25t/h

（六）PE250×750顎式破碎機

（1）進料口                                 250mm×750mm

（2）排料口                                 15mm～50mm

（七）整機機組

（1）安裝后外形尺寸（長×寬×高）           12500mm×12250mm×10400mm

（2）總重量                                 46t

（3）總功率                                 403.2KW

（八）、電動機
