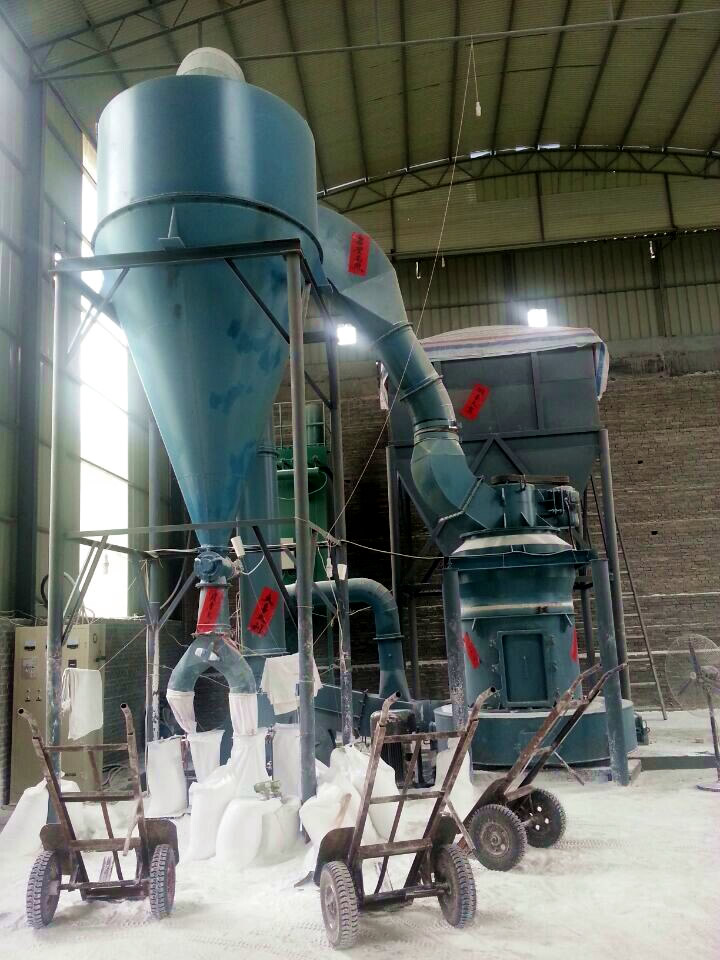

桂礦牌GK1620改進型雷蒙磨粉機 雷蒙機

"桂礦牌"GK1620改進型雷蒙磨粉機簡介
 一、用途

    "桂礦牌"GK1620改進磨粉機是我公司工程技術人員根據市場發展需要研發設計出來的一種介于5R和6R磨粉機之間的機型。主要用于粉磨石灰石、方解石、白瑩石、大理石、長石、滑石、石英、石膏、石墨、硅灰石、磞潤石、鈦鐵礦、錳礦、磷礦等硬度在莫氏七級以下、濕度在6%以下的各種非易燃易爆的物料，成品細度在80-400目內可任意調整。

二、特點

     1、主機改進：磨輥、磨環加高，鏟刀加大，以提高研磨面和研磨力來增加產量。

     2、減速機改進：減速機改為新型減速機，主機轉速由單一的轉速改為可根據用戶的需求適當?shù)恼{(diào)整主機轉速，提高研磨力來增加產量。

     3、分級機改進：分級機采用內置大葉片錐渦輪分級機，成品粒度在80-400目內可任意調整，提高了分級精度和氣流通過面積。

     4、旋風收集器改進：旋風收集器采用超大型旋風收集器，收集效率高。

     5、風機改進：鼓風機由普通風機改為高壓風機，風壓增加一倍，大大提高了氣力輸送能力。

     6、產量高、能耗低：產量在原5R4128磨粉機的基礎上提高30%-60%以上。

三、主要技術參數

（一）主機

（1）最大進料尺寸                          30mm

（2）成品粒度                              80目～400目

（3）產量（根據不同原料細度）              5～20t/h

（4）中心軸轉速                            102-110r/min

（5）磨環外徑                              φ1620mm

（6）磨輥尺寸（外徑×高度）                φ450×300mm

（二）分析機

 葉輪直徑                                  φ1195mm

（三）鼓風機

（1）風量                                   41500m³/h

（2）風壓                                   7400Pa

（3）轉速                                   1300r/min

 (四) 提升機

 提升高度                                   7200mm

 (五) GZIII電磁振動給料機

（1）功率                                   200W

（2）給料量                                 25t/h

（六）PE250×400顎式破碎機

（1）進料口                                 250mm×450mm

（2）排料口                                 20mm～80mm

（七）整機機組

（1）安裝后外形尺寸（長×寬×高）           10250mm×8090mm×10510mm

（2）總重量                                 40t

（3）總功率                                 268.2KW

（八）、電動機
